【干货】工业机器人应用案例详解——码垛

随着科技的进步以及现代化进程的加快，人们对搬运速度的要求越来越高，传统的人工码垛只能应用在物料轻便、尺寸和形状变化大、吞吐量小的场合，这已经远远不能满足工业的需求，机器人码垛机应运而生。

机器人码垛机是工作人员的手足与大脑功能延伸和扩展，它可以代替人们在危险、有毒、低温、高热等恶劣环境中工作；帮助人们完成繁重、单调、重复的劳动，提高劳动生产率，保证产品质量。



一、码垛工业机器人应用优势





1．码垛机器人的码垛能力比传统码垛机，人工码垛都要高的多；

2．结构非常简单，故障率低，易于保养及维修；

3．主要构成零配件少，维持费用很低；

4．电源消耗低，电源消耗量大约机械式码垛机的五分之一。

5．码垛机械手臂可以设置在狭窄的空间，场地使用效率高，应用灵活。

6．全部操作可在控制柜屏幕上手触式完成，操作非常简单。

7．码垛机械手臂的应用非常灵活，一台机器手臂可以同时处理最多6条生产线的不同产品。产品更新时，只须输入新数据，重新计算后即可进行运行，无须硬件、设备上的改造与设置。

8. 垛型及码垛层数可任意设置，垛型整齐，方便储存及运输。简言之：工作能力强、适用范围大、占地空间小、灵活性高、成本低以及维护方便等多个方面的优势使其应用渐为广泛，并成为一种发展趋势。





二、机器人码垛生产线



工业机器人码垛生产线是一个整合度较高的项目，这个项目的设备也比较多，包含：

1、输送单元

2、折边单元

3、封口单元

4、倒包压包单元

5、金属检测单元

6、重量检测单元

7、喷码打印单元

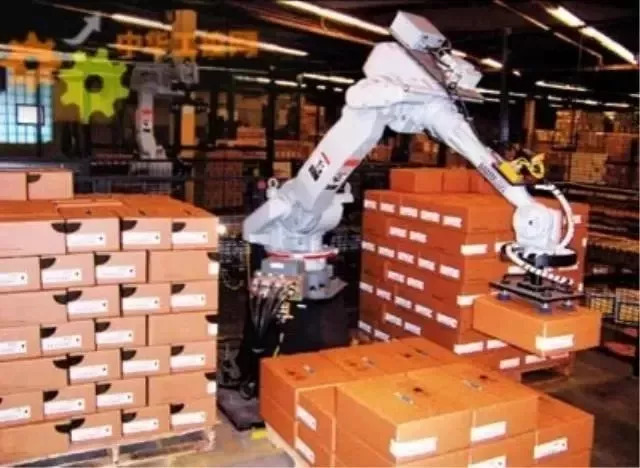

8、工业机器人码垛单元



▲

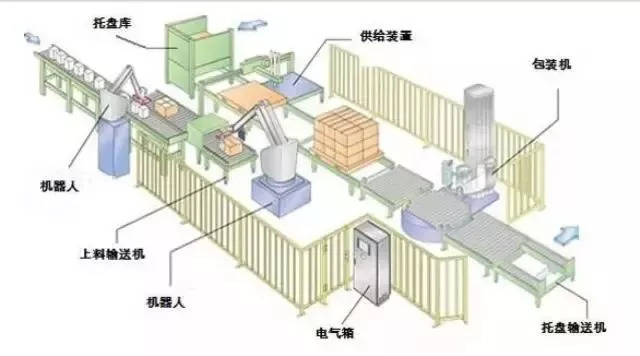

   机器人码垛生产线示意图



   ▲

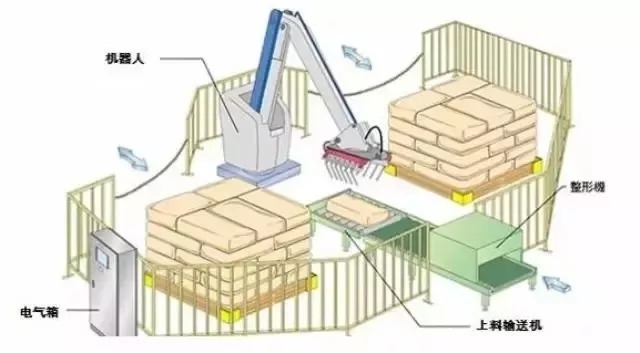

   工业机器人码垛单元示意图



三、码垛工业机器人生产线关键部件

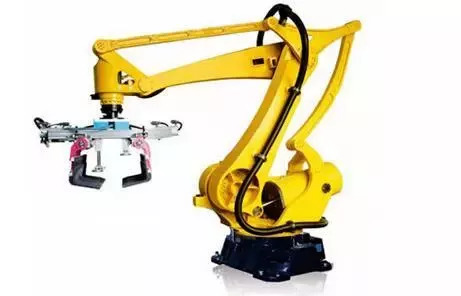

1、码垛工业机器人机械抓手

作为码垛机器人的重要组成部分之一，码垛机械手（也称手爪或抓手）的工作性能，包括高可靠性、结构简单新颖、质量小等参数对码垛机器人的整体工作性能具有非常重要的意义。

可根据不同的产品，设计不同类型的机械手爪，使得码垛机器人具有效率高、质量好、适用范围广、成本低等优势，并能很好地完成码垛工作。

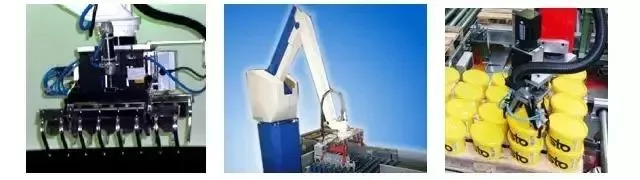

2、常用的码垛机器人手抓主要包括：



   ▼夹抓式机械手爪

   主要用于高速码袋，该类机械手手爪主要用于袋装物的码放，如面粉，饲料，水泥，化肥等等。

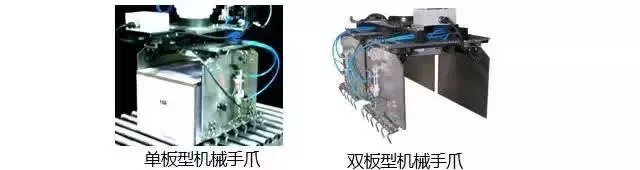

▼夹板式机械手爪

主要适用于箱盒码垛，该类手爪主要用于整箱或规则盒装包装物品的码放，可用于各种行业。可以一次码一箱（盒）或多箱（盒）。



▼真空吸取式机械手爪

主要适用于可吸取的码放物，该类手爪主要用于适合吸盘吸取的码放物，如覆膜包装盒，听装啤酒箱，塑料箱，纸箱等。

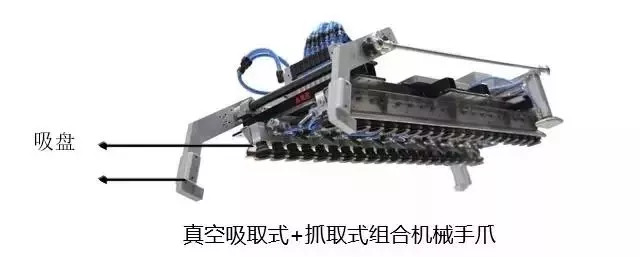

▼组合式机械手爪

适用于几个工位的协作抓放，是前三种手爪的灵活组合，同时满足多个工位码放。

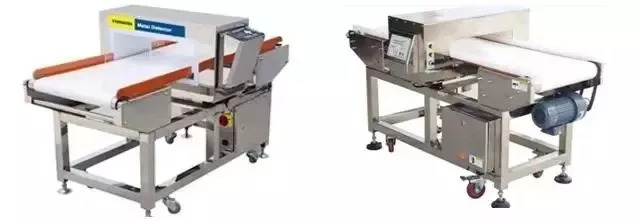

▼金属检测机

用于检测食品、医药、化装品、纺织等生产过程中混入的金属异物。

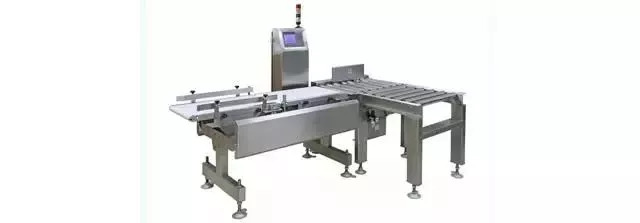

   ▼重量复检机

   通过重量检测，亦可判断出成品的数量、漏装和错装，以及对合格品、欠重品、超重品进行分别统计，以达到产品质量控制的目的。

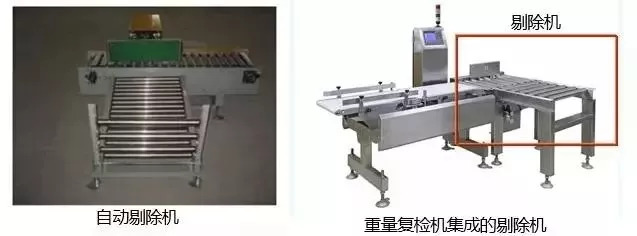

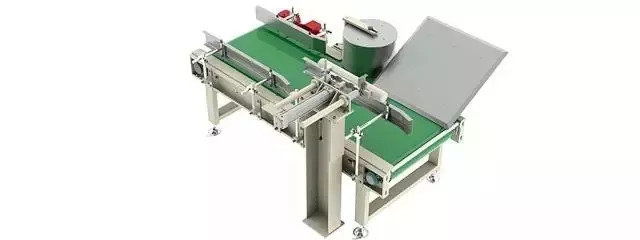

▼自动剔除机

用于完成包装袋在出现含金属异常物以及包装袋在称重复检超出重量误差时，包装袋在输送序列被移出去的过程。自动剔除机也可集成到金属检测机或者重量复检机内。



▼倒袋机

是将输送机送来的料袋按预定的编组程序对料袋进行输送、倒袋和转位，流转到下道工序。

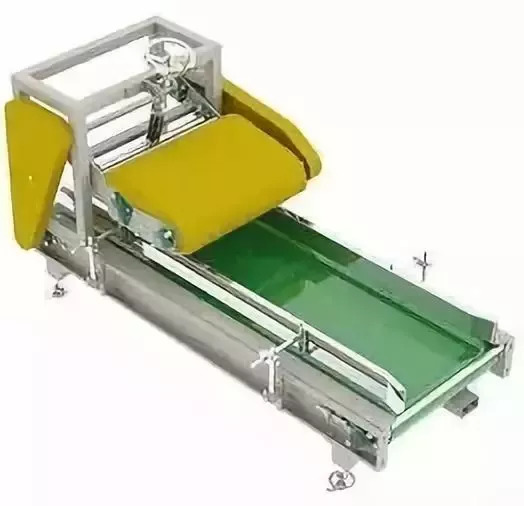

▼整形机

   包装袋经过输送线后，须经过辊子的压紧、整形，将包装袋内可能存在的积聚物均匀散开后才可以送至待码辊道输送机上。

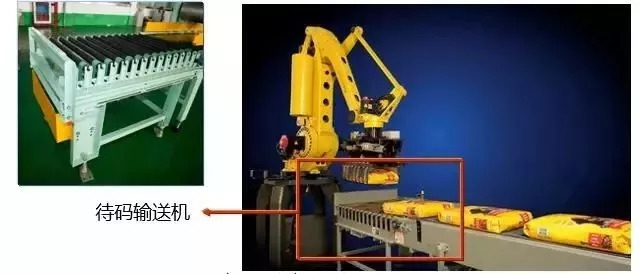

▼待码输送机

   与机械手爪配套，方便抓取。

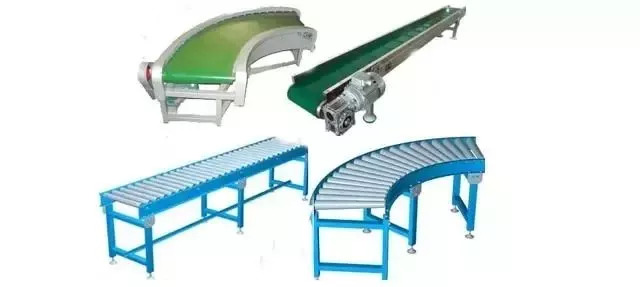

▼其他传送带

   便于物料输送过程中的转弯，以及与下一工序的对接。
