PCB分板切割加工 ESD(导静电)功能电主

PCB即印制线路板，简称印制板，是电子工业的重要部件之一。几乎每种电子设备，小到电子手表、计算器，大到计算机、通信电子设备等，只要有集成电路等电子元件，为了使各个元件之间的电气互连，都要使用印制板。为了满足不同电子设备，需要对印制板进行分板加工，加工过程中会产生静电导致电子元件损伤；这也是目前分板市场中比较头痛的问题！

注：静电对PCB板的危害：

（1）吸引或排斥（吸附灰尘）

（2）与大地有电位差（可高达几万伏特，造成半导体器件的介质击穿）

（3）会产生放电电流：

静电放电与稳压电源产生的电，本质上都是电荷积聚，但是有着明显的区别。首先稳压源是持续输出，稳定放电，而静电放电的电源是空间电荷，能量较小。虽然能量较小但是放电过程十分短暂，往往是一瞬间就完成，只能提供爆炸性的击穿能量，会产生极大的破坏力。静电放电的能量较小，但其电气很复杂，无法控制也无法预测。

为了解决以上难题，德国SycoTec高速电主轴厂家特别研制了带有ESD（导静电）功能的分板机主轴用于PCB分板切割加工。其原理就是在割板时，切削刀具和PCB板充分接触，将静电导入主轴轴心，然后将静电从轴心通过特殊机构，即使在高速旋转的条件下将静电导入主轴外壳，再利用主轴的安装夹具将静电通过设备外壳从GND导走。除此之外，主轴还带有自动换刀特点，具有降低切割应力，精度高，惯性小，回应快等优势。总结而言就是分板机搭配上德国SycoTec主轴可以实现高精度和高效率的机械加工！

德国SycoTec PCB主轴特征：
> 尺寸小：外圆直径33mm和45mm
> 效率高：电机效率高达95%
> 转速高：最高转速 100 000 rpm
> 旋转精度高，运转平稳：夹刀锥面精度 1um
> 功率大
> 更换夹头方便：手动和气动

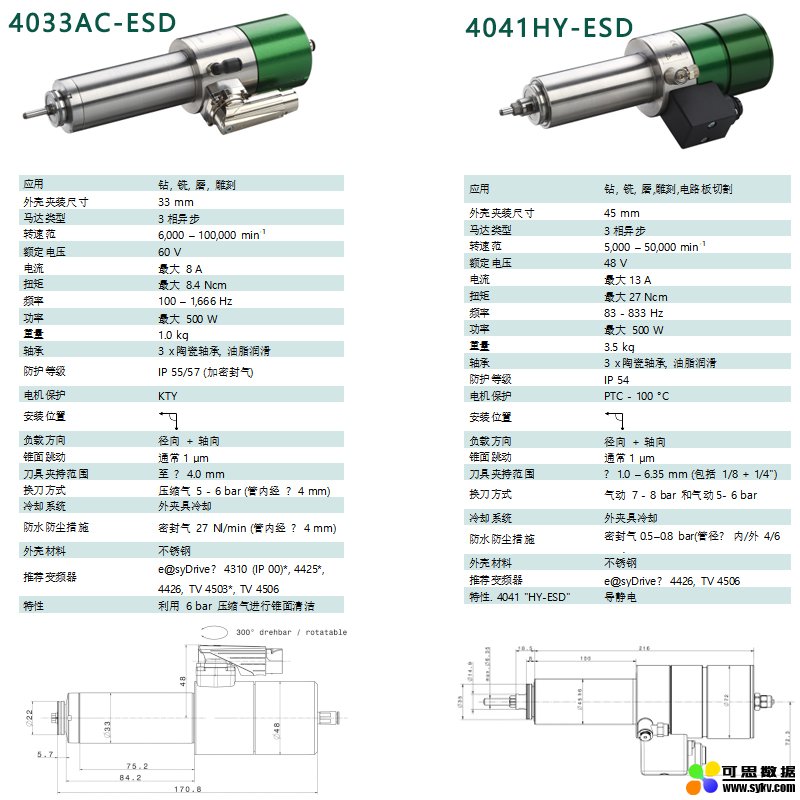

实例应用：（4033AC-ESD用于全自动分板机）：

【速科德Kasite来自德国技术】——为工业机器人（金属及复合材料加工），PCB分板（铝基板、铜基板切割），数控机床改造（提升加工效率），义齿加工（氧化锆、钛合金，CAD/CAM），广告行业（非金属材料、柔性材料加工），陶瓷插芯（内外圆研磨），微孔加工，浮动去毛刺，切削铣削等精密加工提供高速主轴应用解决方案！
