工业机器人的关键配套件之轴承的安装方式

工业机器人轴承是工业机器人的关键配套件之一，其安装的正确与否，影响着其精度、寿命、性能。因此轴承的安装方式至关重要，今天小编为大家分享轴承安装的正确方式、错误示范，以及轴承使用中的注意事项。

装轴承应尽量在干燥、无尘的区域进行，并应远离会产生金属碎屑和灰尘的设备。当必须在复杂的环境下安装时，应当把污染降到最低。

安装轴承时，应当根据类型和尺寸，选择机械，加热或液压等方法进行。

圆柱轴承安装

冷安装

安装配合不是太紧的小轴承时，可以通过一个套筒（图5、图6）并以锤击的方法，轻轻敲击套筒把轴承装到合适的位置。敲击时应尽量均匀的作用在轴承套圈上，以防止轴承倾斜或歪斜。

大部分轴承都采用压入法进行安装。如果要将轴承的内外圈同时装到轴上和轴承座中，必须确保以相同的压力同时作用在内外圈上，且必须与安装工具接触面在同一平面上。

热安装

通常情况下，对于较大型轴承的安装，不通过加热轴承或轴承座是不可能的，因为随着尺寸的增大，安装时需要的力越大。热安装所需要的轴承套圈和轴或轴承座之间的温差主要取决于过盈量和轴承配合处的直径。开式轴承加热的温度不得超过120℃。不推荐将带有密封件和防尘盖的轴承加热到80℃以上（应确保温度不超过密封件和润滑脂允许的温度）。

加热轴承时，要均匀加热，绝不可以有局部过热的情况。

轴承感应加热器

圆锥轴承安装

带圆锥孔的轴承，其内圈大部分是以过盈配合的方式来安装的。过盈量是由内圈在圆锥形轴径、紧定套或退卸套上的轴向推进距离决定的。在圆锥形配合面上的推进距离越大，轴承的径向内部游隙就越小可通过测量游隙减小量或轴向推进距离来确定过盈量。

中小型轴承可以利用轴承安装工具或最好用锁紧螺母把内圈推进到圆锥形轴径上的适当位置。在使用紧定套的情况下，使用可以用钩形扳手或冲击扳手锁紧的套筒螺母。对退卸套可用轴承安装工具或端板将其推入轴承内孔。

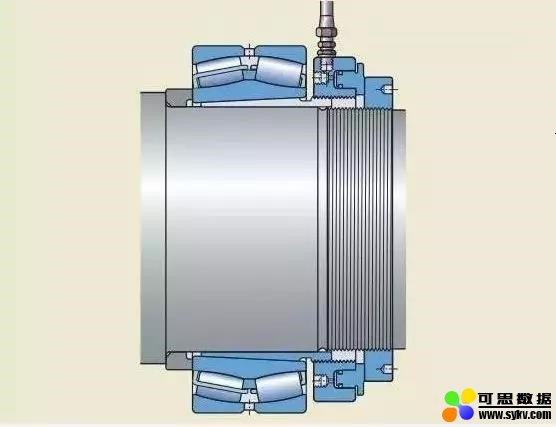

较大轴承需要更大的力来安装，因此应使用液压螺母。液压螺母可以把圆锥孔轴承安装在圆锥形轴径上（图11），紧定套上（图12），退卸套上（图13）。

注油法

注油法的工作原理是：液压油在高压下通过油孔和油槽，注入轴承和轴径之间的配合面，形成一层油膜。油膜将配合面分开，使得配合面之间的摩擦大幅减少。这种方法通常用于直接把轴承安装在圆锥形轴径上的情况。必须的油孔和油槽应是整体轴设计的一部分。如果紧定套和退卸套，已加工有油孔油槽，这种方法也可用于将轴承安装在紧定套或退卸套上。

轴承安装的常见错误示范

走内圈

轴与轴承内孔配合过松（俗称“走内圈”）

由于轴与内孔选择的配合太松，使轴与内孔表面之间产生滑动。滑动摩擦将会引起发热，使轴承因发热而损坏。

轴与内孔表面之间产生滑动的痕迹

内圈端面与轴肩摩擦发热产生裂纹

当“走内圈”时，内圈与轴之间的滑动摩擦将产生高温，由于内圈端面与轴肩接触面很小，其温度会更高。使内圈端面产生热裂纹，热裂纹的不断延伸，将使轴承内圈在使用中断裂。

轴与内孔表面之间发热后产生粘连

由于“走内圈”使内孔与轴表面之间产生滑动摩擦，引起的高温使表面金属熔化并产生粘连。

走外圈

壳体孔径与轴承外径配合过松（俗称“走外圈”）

由于壳体孔径与轴承外径选择的配合太松，使它们表面之间产生滑动。滑动摩擦将会引起发热，使轴承发热而损坏。

壳体孔径与轴承外径表面之间产生滑动的痕迹

铁锤直接敲击轴承

安装内圈（或外圈）过盈配合的轴承，禁止用铁锤直接敲击轴承内圈（或外圈）端面，这样很容易把挡边敲坏。应该采用套筒放在内圈（或外圈）端面上，用铁锤敲击套筒来安装。

通过滚动体来传递安装力

安装内圈过盈配合的轴承时，不能通过外圈和滚动体把力传递给内圈。这会把轴承滚道和滚动体表面敲坏，使轴承在运转时产生噪音并提前损坏。正确的方法应该用套筒直接把力作用在内圈端面上。

加热温度过高

有些用户用乙炔喷枪对轴承内孔进行加热，当加热温度超过727℃（轴承钢的相变温度）时，轴承钢内部的金相组织将发生变化。当轴承冷却后，轴承内孔就不能恢复到原来的尺寸，通常比加热前的尺寸要大。

被乙炔喷枪加热后的轴承，表面变成黑色

安装不到位使轴承单面受力

调心滚子轴承一列滚子受力而另一列滚子没有受力，使轴承内圈及外圈一侧滚道和一列滚子损坏。

轴承使用注意事项

滚动轴承是精密部件，其使用也须相应地慎重进行。无论使用多么高性能的轴承，如果使用不当，则不会得到预期的高性能。有关轴承的使用注意事项如下：

1、保持轴承及其周围环境的清洁

即使肉眼看不见的微小灰尘进入轴承，也会增加轴承的磨损，振动和噪声。轴承以及其周边附件应保持清洁,特别是灰尘及污物,工具及工作环境也必须保持干净。

2、使用安装时要认真仔细

不允许强力冲压，不允许用锤直接敲击轴承，不允许通过滚动体传递压力。

3、使用合适、准确的安装工具

尽量使用专用工具，极力避免使用布类和短纤维之类的东西。

4、防止轴承的锈蚀

直接用手拿取轴承时，要充分洗去手上的汗液，并涂以优质矿物油后再进行操作，在雨季和夏季尤其要注意防锈。不过，在某种特殊的操作条件下，轴承可以获得较长于传统计算的寿命，特别是在轻负荷的情况下。这些特殊的操作条件就是，当滚动面（轨道及滚动件）被一润滑油膜有效地分隔及限制污染物所可能导致的表面破坏。事实上，在理想的条件下，所谓永久轴承寿命是可能的。

轴承使用中常见问题及对策

强金属音

1、异常载荷：选择合适的装配游隙和预紧力

2、组装不良：提高轴加工精度，改善安装方法

3、润滑剂不足：补充或使用合适润滑剂

规则音

1、异物引起沟道锈蚀、压痕、伤痕：清洗相关零件，使用干净润滑脂

2、沟道剥落：疲劳磨损，更换轴承

不规则异音

1、异物侵入：清洗相关零件，使用干净润滑脂

2、游隙过大：注意配合及选择合适游隙

3、钢球伤痕：钢球疲劳剥落或异物卡伤，更换轴承
