干货！干货！干货！nanoScan3 用于 SLAM 的测评

是不是很好奇本期分享的主题——《nanoScan3 用于 SLAM 的测评》！



在开始今天的分享之前，我们先来看看SRC系列核心控制器。



关注仙知的老朋友们都知道，仙知SRC（Seer Robotics Controller）系列核心控制器有着极强的适配性，可适配任意以太网协议的激光雷达，包括最近西克推出的nanoScan3激光雷达同样适配。



nanoScan3 是仙知SRC系列核心控制器新适配的激光雷达，那么这款nanoScan3激光雷达究竟如何，仙知请出了技术大拿对其进行专业的测试。



本期干货分享，将会详细介绍如何将nanoScan3接入仙知 SRC-2000(S) 控制器并完成SLAM应用测试。



【一 产品配置】

NanoScan3产品Safety Designer 的配置，这个步骤大家已熟知，此处省略一百字。



【二 接入仙知 SRC 系列核心控制器】

SRC系列核心控制器是为移动机器人（AGV、AMR、自动叉车等）设计的通用控制器，为移动机器人提供了核心的地图构建、定位导航、模型编辑等功能。



控制器适配多款主流的激光雷达，并提供丰富的I/O、CAN、RS485等接口用于接入各种传感器和驱动器设备。

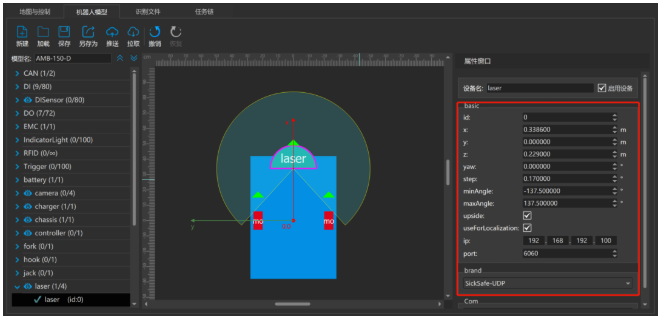

通过仙知一站式实施工具Roboshop Pro 客户端软件配置 SRC 所接入的激光设备，如下图：





nanoScan3 的扫描范围为 275°，所以左右的扫描角度范围可配置为[-137.5°，137.5°] ，角度分辨率 step 为 0.17°。



【三 SLAM 应用测试】

干货重点内容来了！



01 SLAM 建图效果

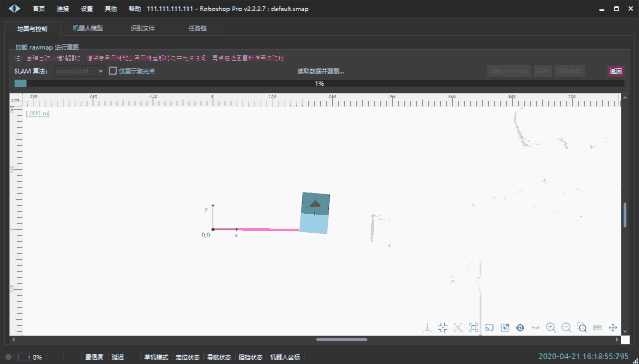

完成 nanoScan3 的接入后即可开始 SLAM 建图，我们采用常规的建图方式，即绕现场环境兜一圈使地图形成闭环，过程如下：



▲ SLAM建图过程 ▲

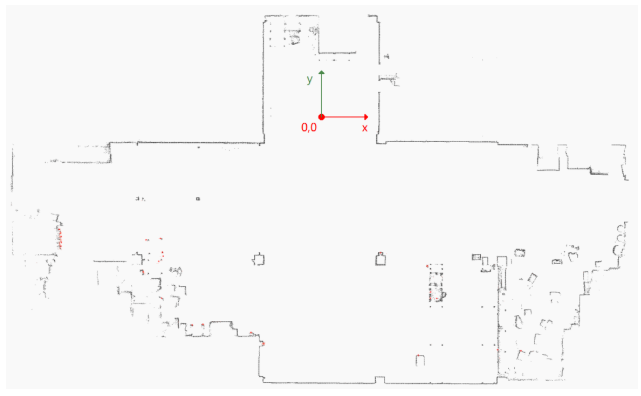

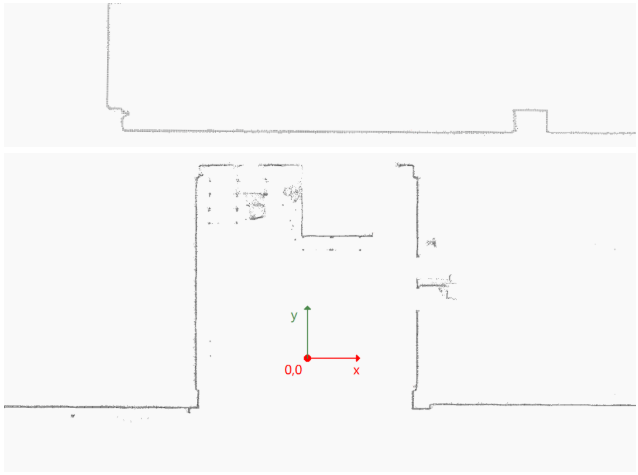

建图时的运行速度为 1m/s，角速度 30°/s。简单擦去地图中的动态物体后得到的地图如下：





通过放大细节可以看到，使用 nanoScan3 构建的地图墙面笔直、厚度较薄，并且没有任何重影现象。



▲ nanoScan3构建地图效果 ▲



02 实际有效距离测试

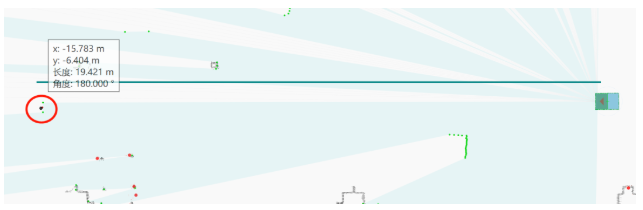

nanoScan3 标称的最远有效距离为 40m，实际测试中距离机器人 40m 处的墙面可以明显获得正确的激光数据反馈，如下图：





03 测距稳定性测试

测距的稳定性我们取远距离、中距离、近距离三种情况。

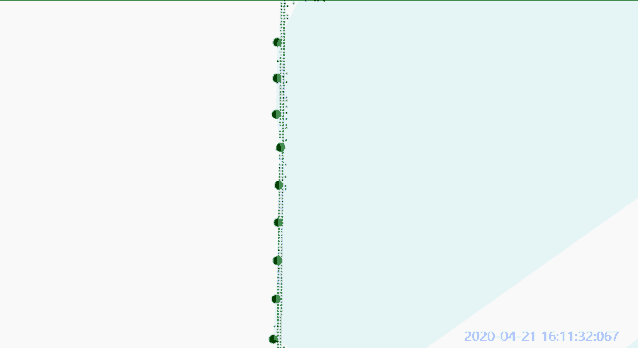

远距离(>30m)

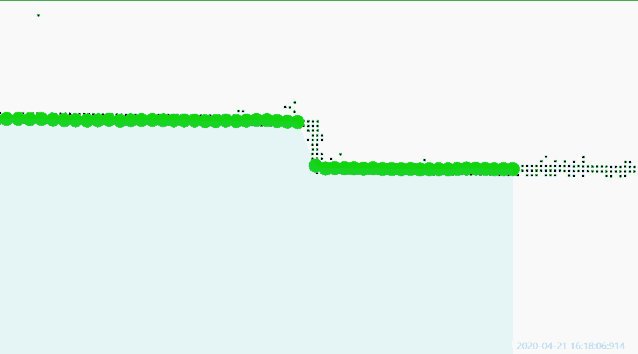

通过动图可以看到，nanoScan3 在远距离测距方面十分优秀，数据的跳动基本在两个地图点之间（约2cm），性能远超同类的产品。



中距离(约10m)



nanoScan3 中距离的数据跳动基本可以忽略（<1cm）。

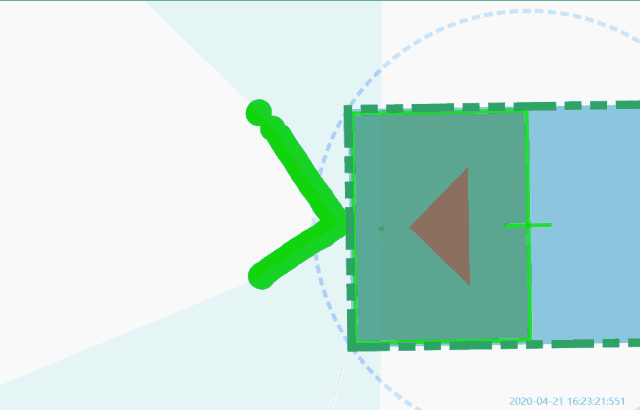

近距离主要考察数据的准确性，若激光处理不好则会导致噪点的产生，从而无法正确还原物体的形状，这里使用一个直角面的物体进行测试。



近距离(<0.1m)



可以看到 nanoScan3 完好的还原了物体的形状，没有因为激光噪点而使直角变形，数据的跳动也非常小。



04 对黑色物体的检测

nanoScan3 是一款安全产品，其对黑色物体的检测标准非常高，可以检测到反射率为 1.8% 以上的物体。

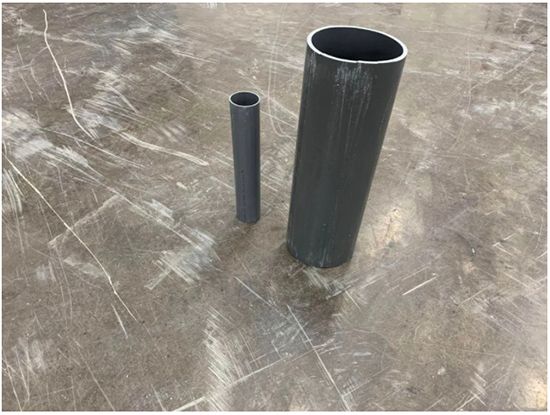

我们使用分别为 70mm 和 200mm 直径的灰黑色圆柱体进行测试：



▲ 直径分别为70mm 和 200mm ▲

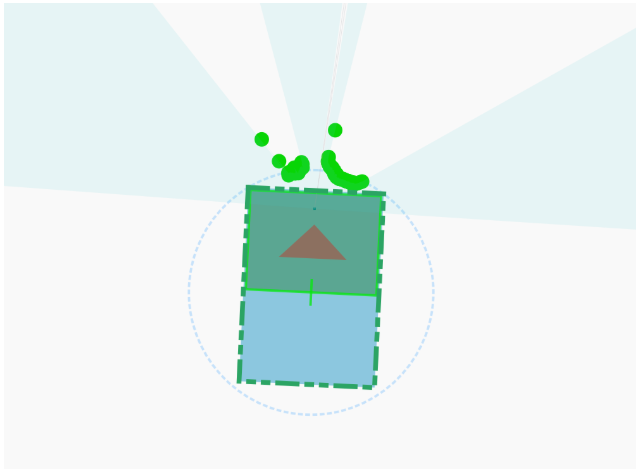

激光距离圆柱体为 10cm的情况

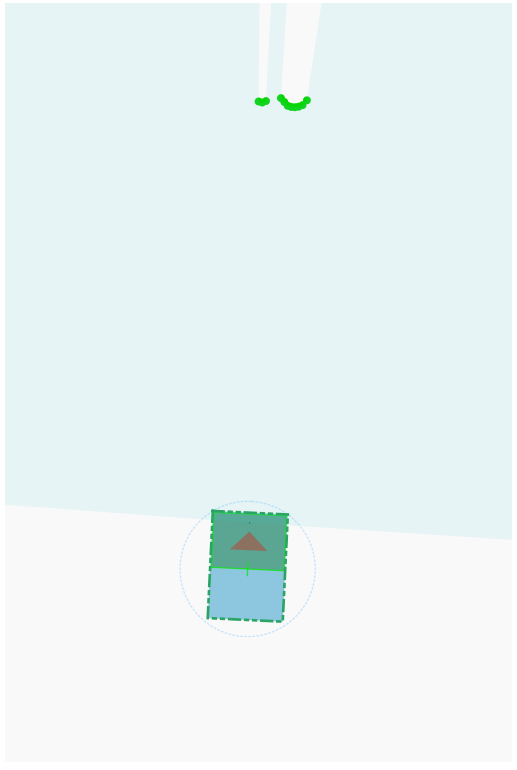

激光距离圆柱体为 3m的情况



可以看到， nanoScan3 在不同距离处对灰黑色物体的检测也非常稳定，比较好的还原了物体的形状，并且没有出现产生无效数据点的情况。



05 对反光物的检测

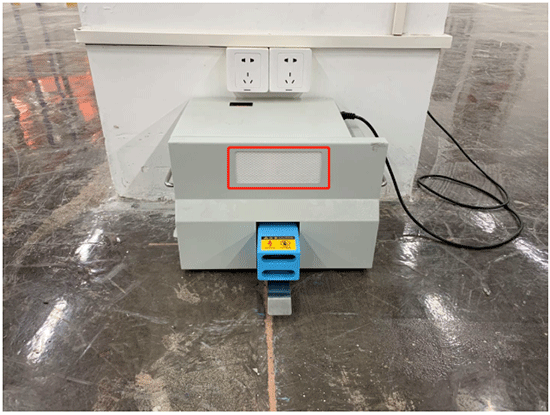

反光物体测试使用仙知专用充电桩进行测试，主要测试在不同距离下nanoScan3 得到的反射率是否稳定，下图红框中即为 3M 反光条，长度为 18cm。



▲ 红框内：长度为18cm的反光条 ▲

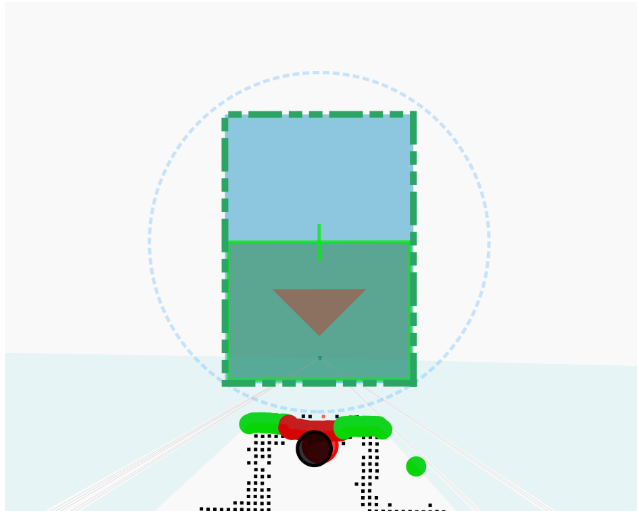

激光距离反光条 10cm 的情况



上图中红色的激光点比绿色的激光点反射率高，说明激光检测到了条状的反光物，并且反光物呈直线，没有出现变形和噪点。

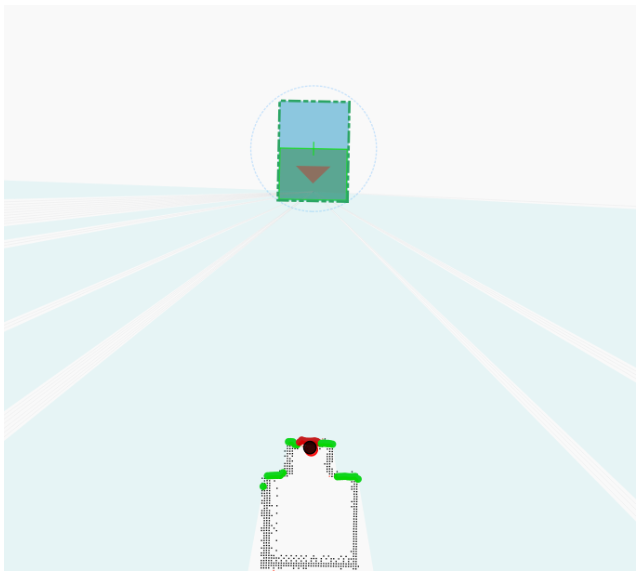

激光距离反光条 2m 的情况



可以看到，2m 处条状反光物依然明显，激光数据中反射率保持稳定。



由此可见， nanoScan3 数据反射率的稳定性是非常优秀的，不会出现近距离时反射率数据不稳定的情况，显著优于市面上同类型的激光雷达，这对识别反光物体的相关应用是非常友好的。

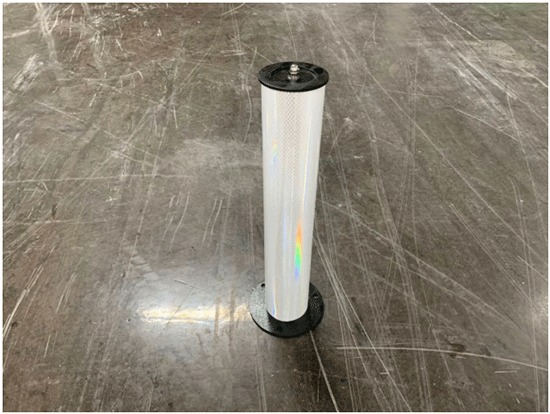

为了测试反光柱检测的最远距离，使用下图中 10cm 直径的反光柱进行测试：



▲ 直径为10cm的反光柱 ▲



经测试，大约在 20m 的范围内，可以稳定的检测到直径为 10cm 的反光柱（保证两个高反光点），下图中的黑色点即为检测到的反光柱。





06 前景噪声测试

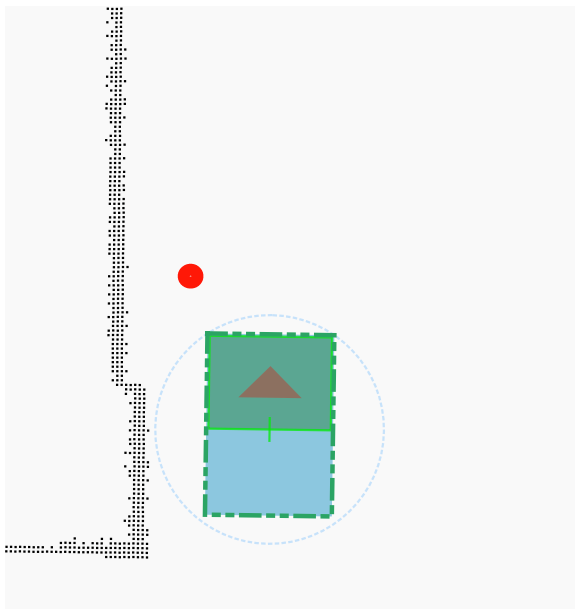

如下图所示，如果在红点处有柱状的物体，此时激光雷达会有部分本应该扫描到墙面的光束被该柱状物体挡住，由于激光的光束并不是一个点，而是一个有大小的光斑，所以就会出现有半个光斑打在墙面，另外半个光斑打在前面的柱状物体的情况。这种情况下，激光的前景噪声就产生了。



▲ 产生激光前景噪声 ▲

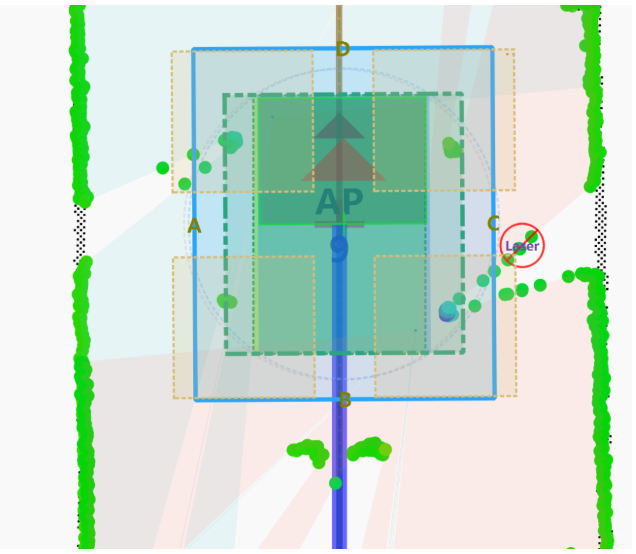

如下图为其他品牌的激光雷达产生严重前景噪声的情况，该情况会直接影响到潜伏牵引机器人的正常工作。



▲ 其它品牌测试情况 ▲

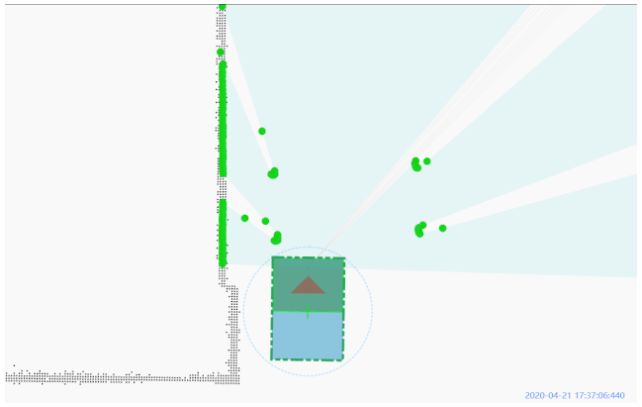

我们模拟了类似的情况，对 nanoScan3 进行了测试：



▲ nanoScan3测试情况 ▲



从以上动图可以看到，nanoScan3 虽然产生了前景噪声，但是在一个方向只会有一个噪点，对实际的应用没有特别大的影响。这，得益于 SICK 的safeHDDM®高精度测量专利技术。



【四 总结】

经过深度的测试，仙知认为 SICK 的新品 nanoScan3 是一款非常优秀的产品，其优越的性能有助于 SLAM 技术能更好的应用于移动机器人上。并且 nanoScan3 是一款兼顾安全功能的产品，配合 SICK 的 Flexi soft 套件和仙知的 SRC-2000(S) 控制器，可以快速的搭建满足 CE 安全标准的移动机器人产品。
