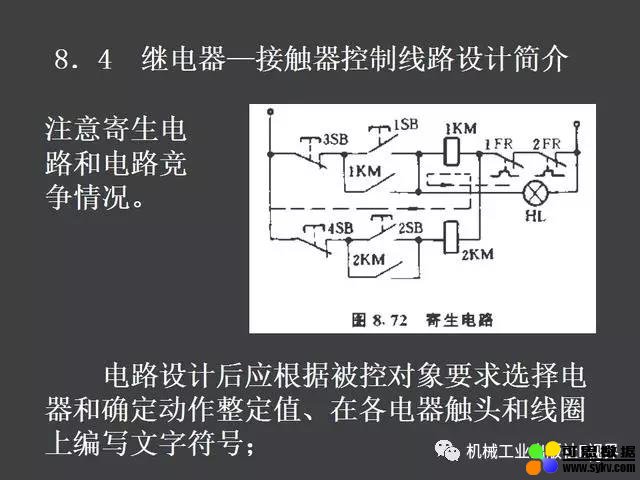

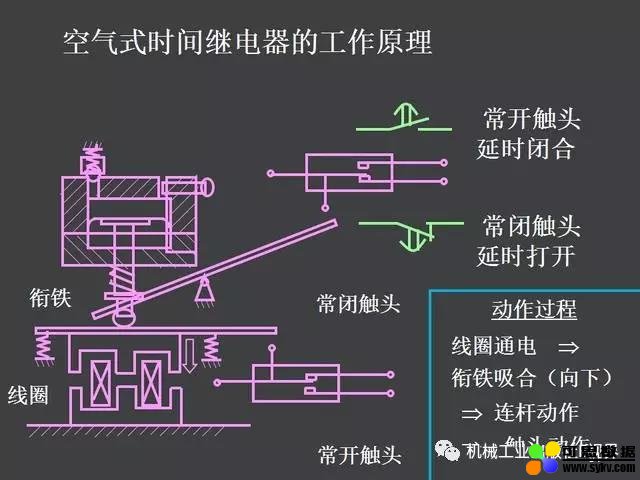

一、继电器—接触器自动控制线路的构成





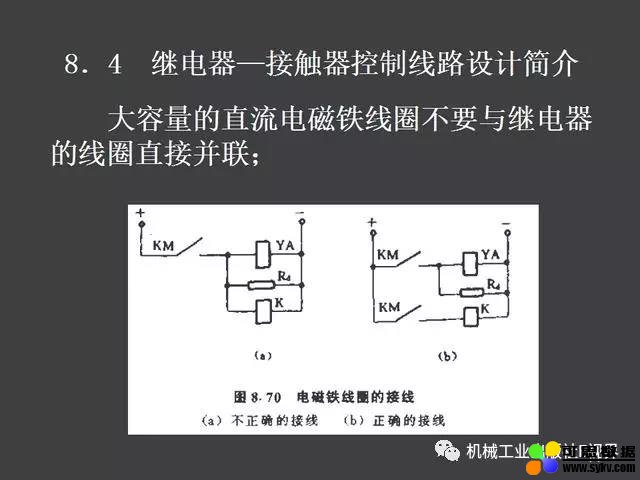

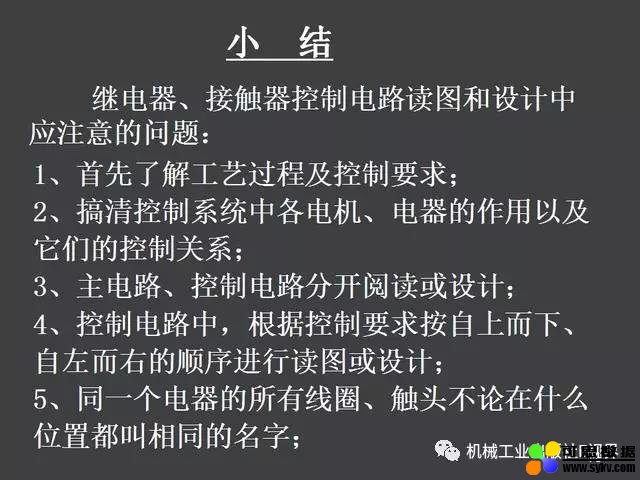

绘制原理图的基本规则 ：



1)为了区别主电路与控制电路，在绘线路图时主电路用粗线表示，而控制电路用细线表示。通常习惯将主电路放在线路图的左边而将控制电路放在右边(或下部)。

2)在原理图中，控制线路中的电源线分列两边，各控制回路基本上按照各电器元件的动作顺序由上而下平行绘制。

3)在原理图中各个电器并不按照它实际的布置情况绘在线路上．而是采用同一电器的各部件分别绘在它们完成作用的地方。

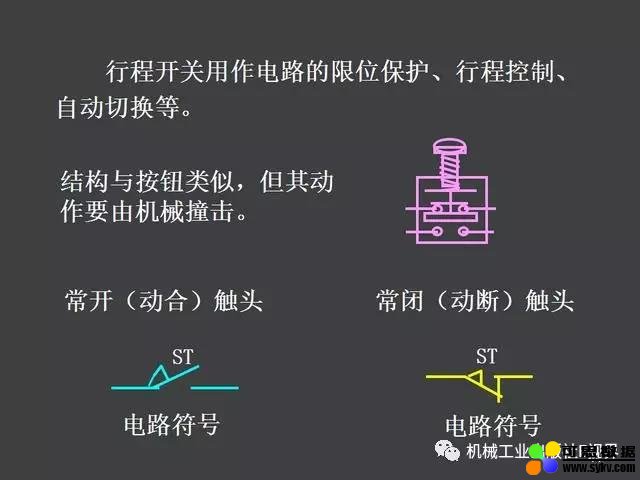

4)为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件都用同一个文字符号表示。而作用相同的电器都用一定的数字序号表示。

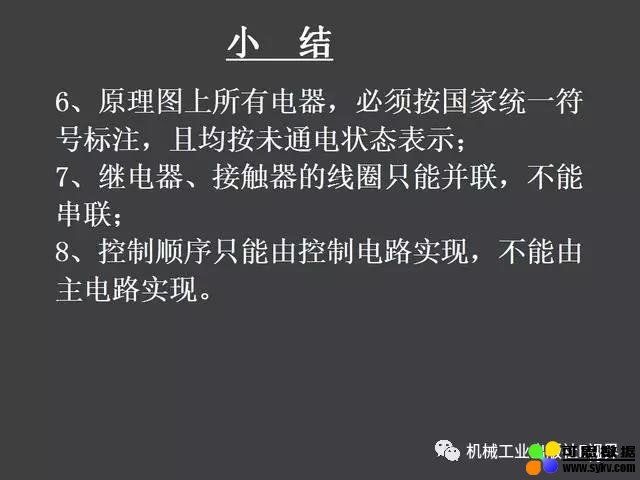

5)规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。

6)为了查线方便。在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标—个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注。

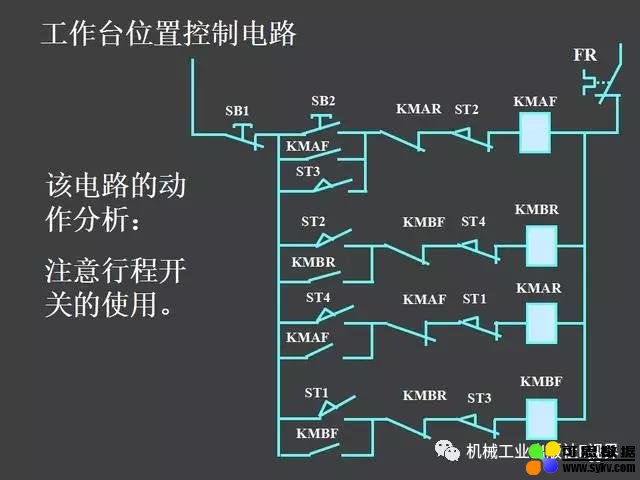

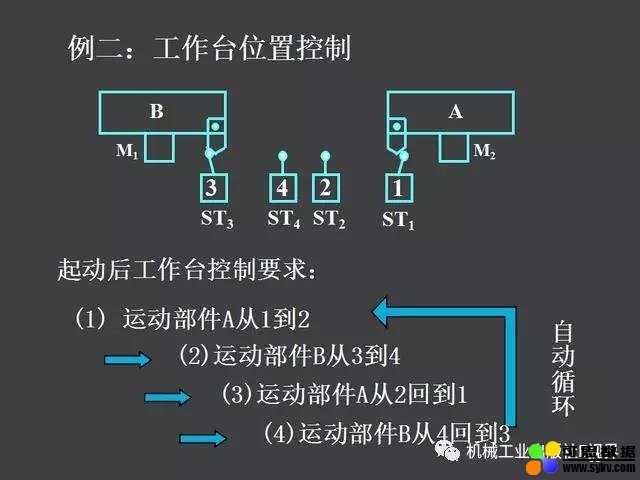

7)对具有循环运动的机构，应给出工作循环图。



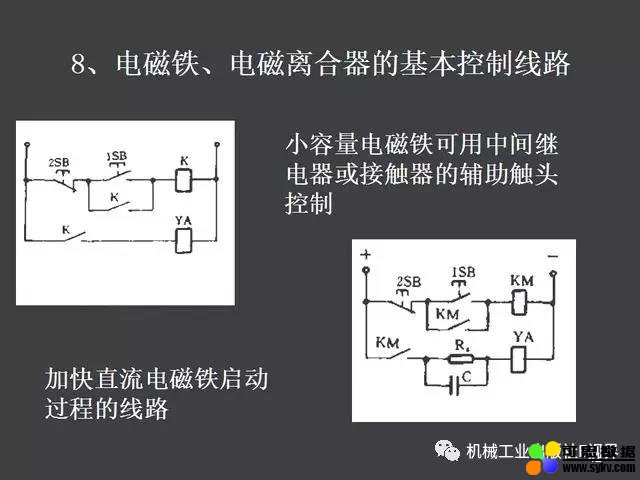

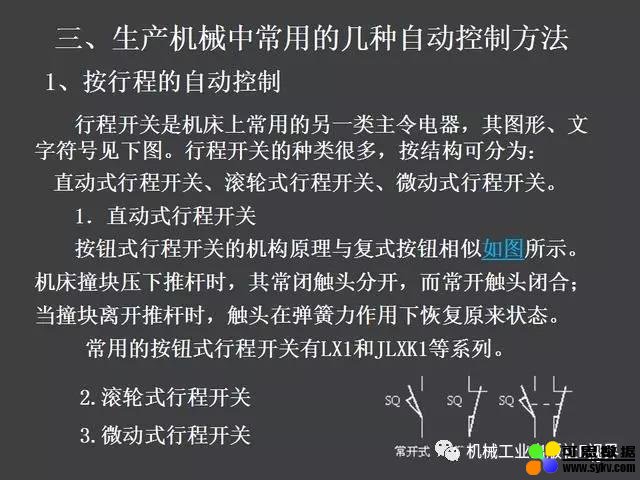

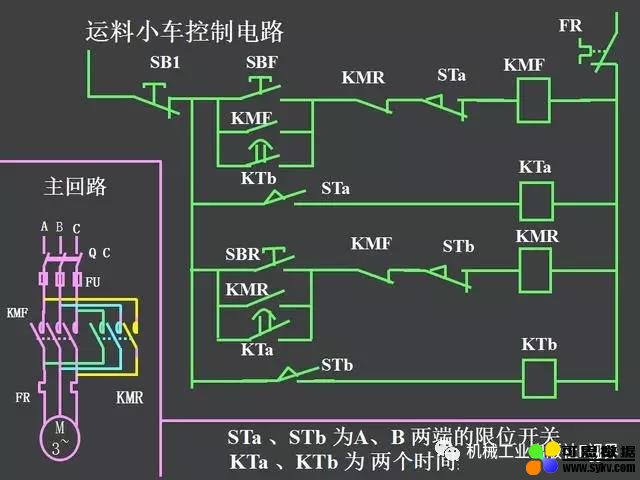

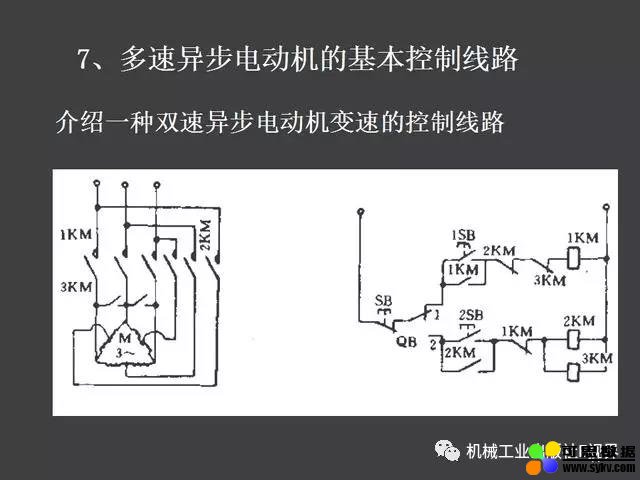

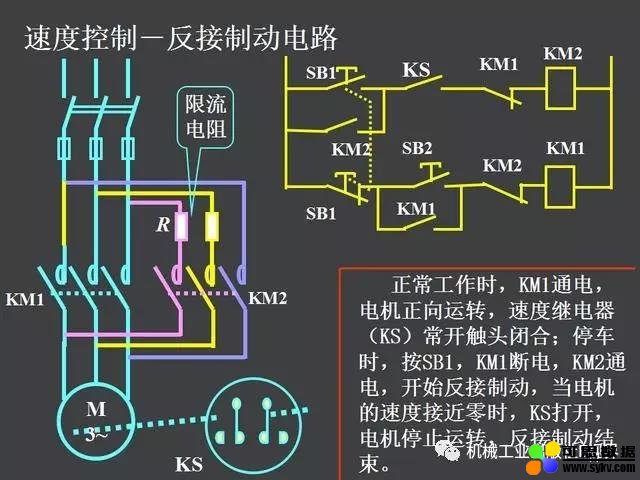

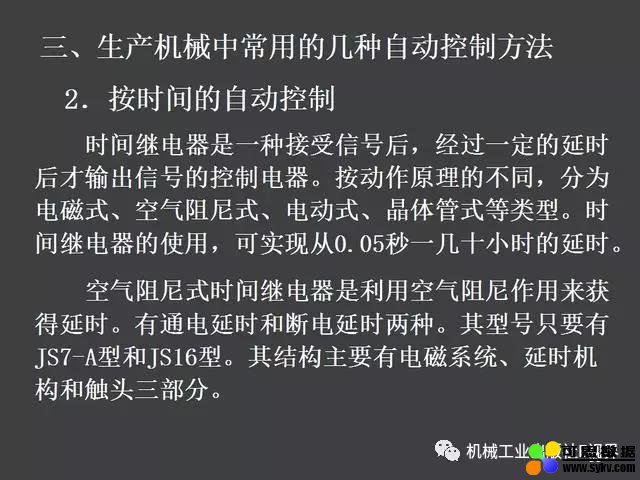

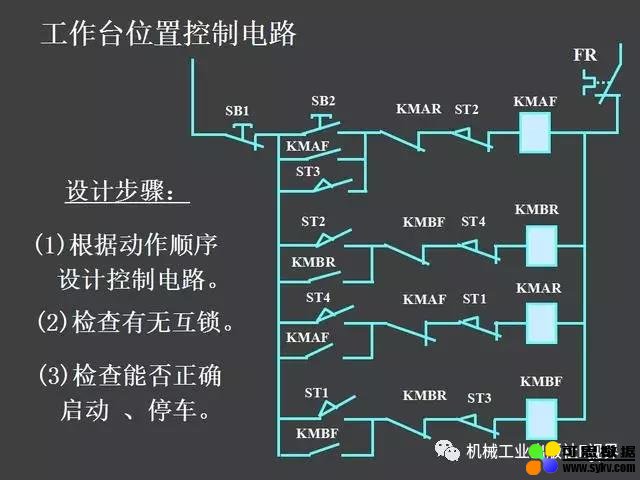

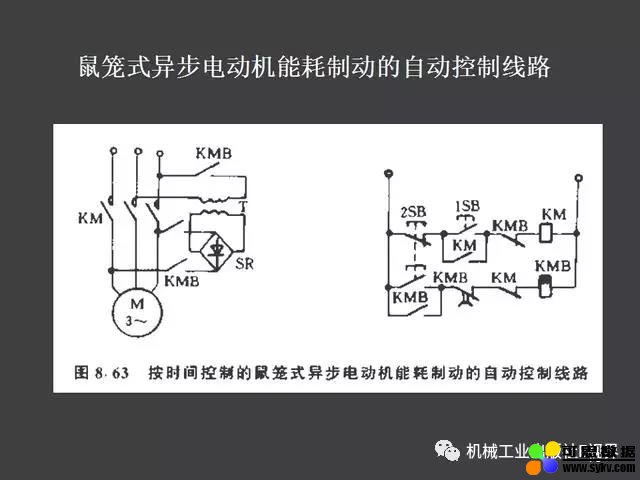

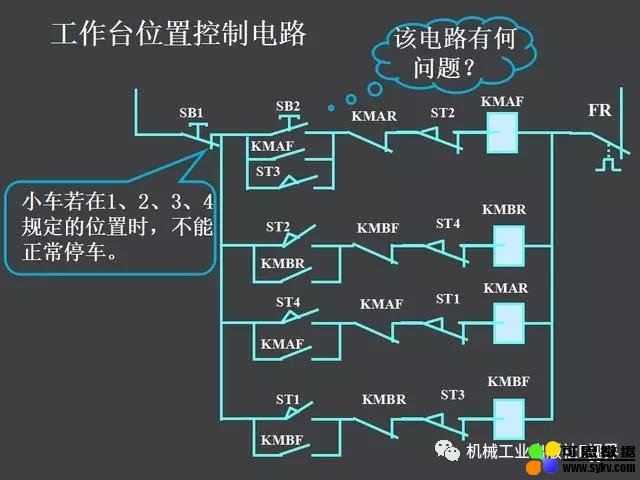

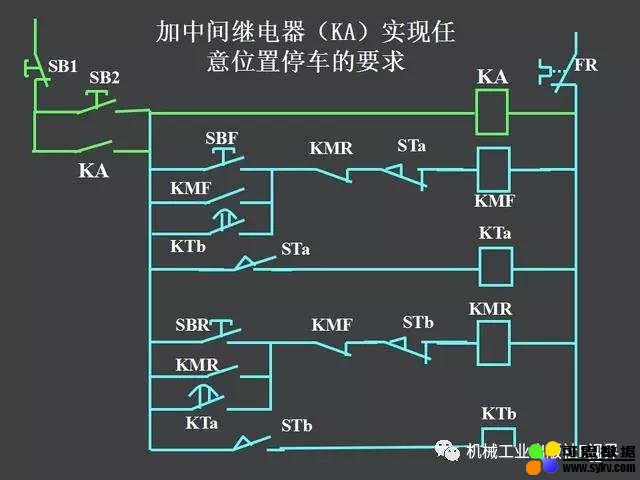

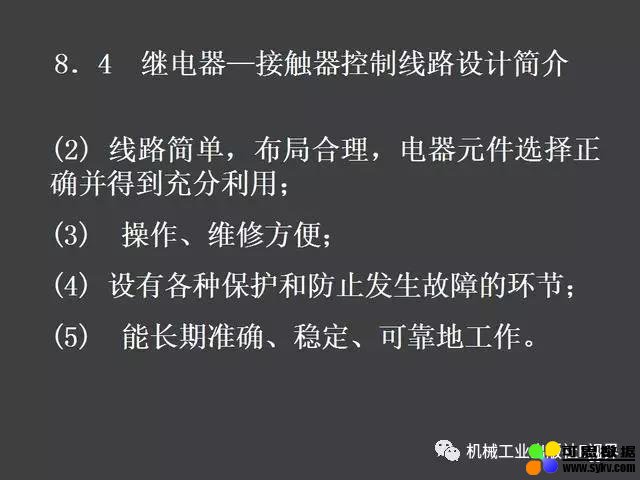

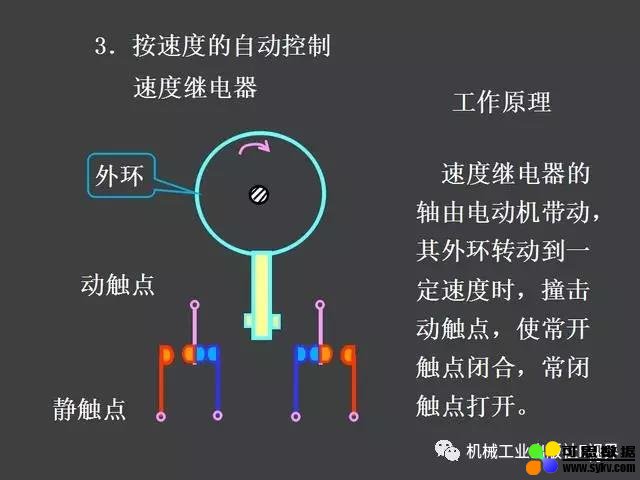

二、继电器—接触器自动控制的基本线路



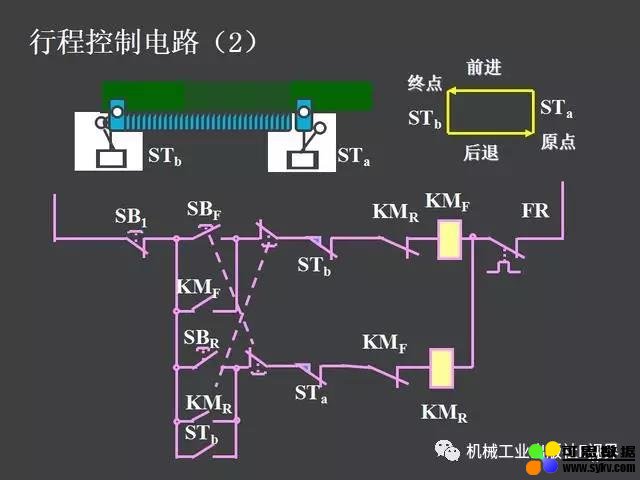

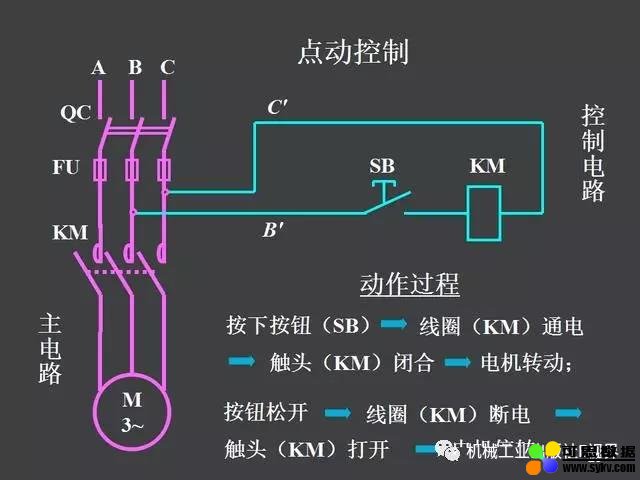

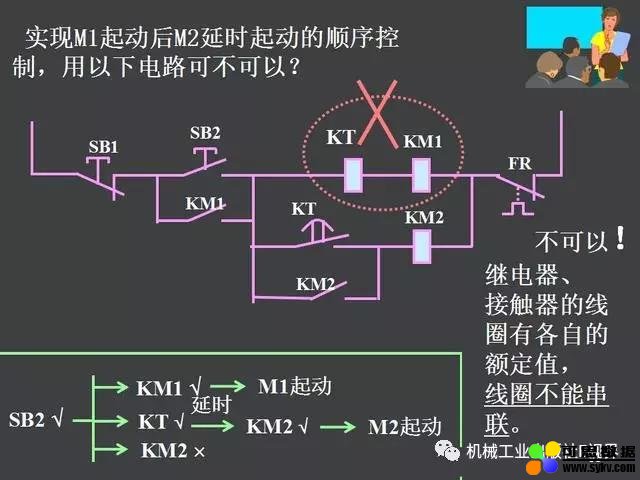

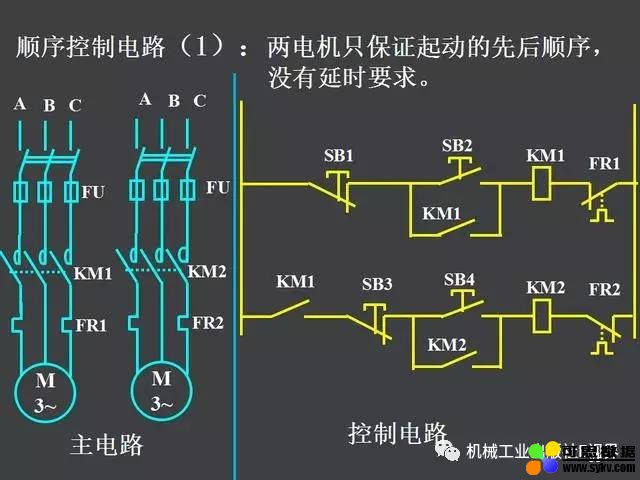

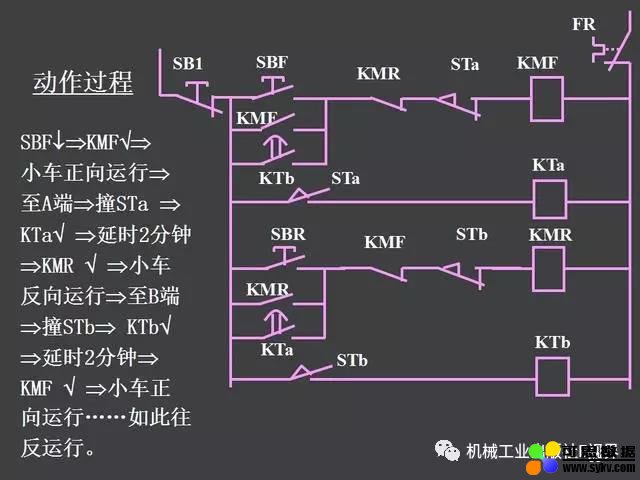

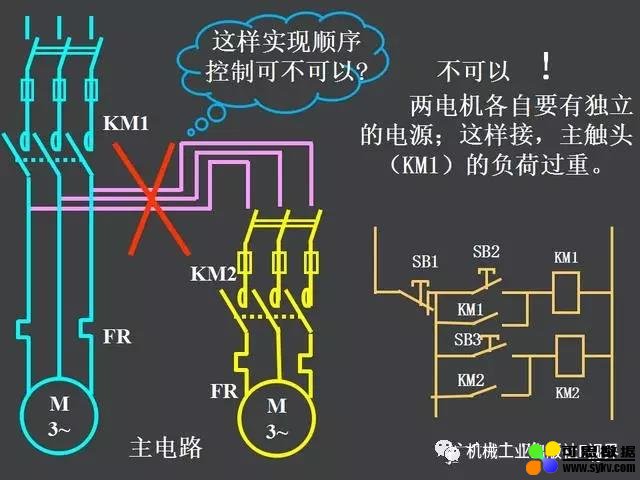

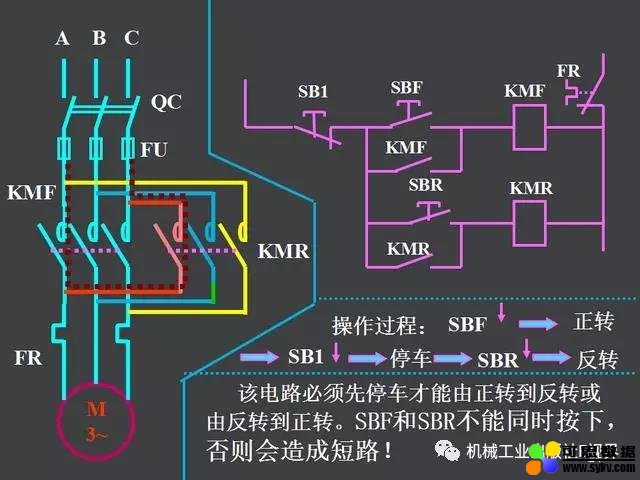

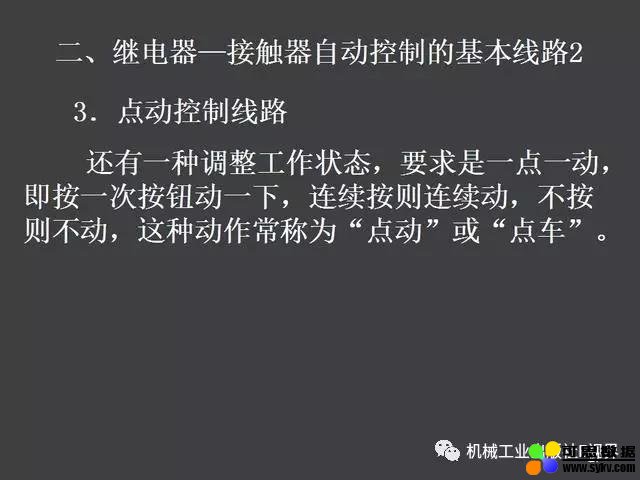

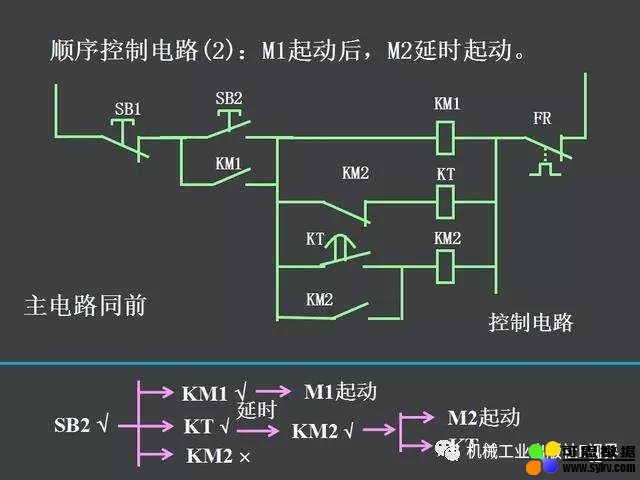

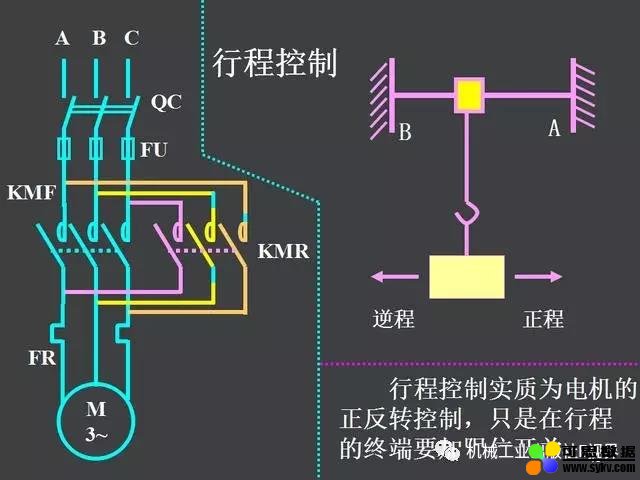

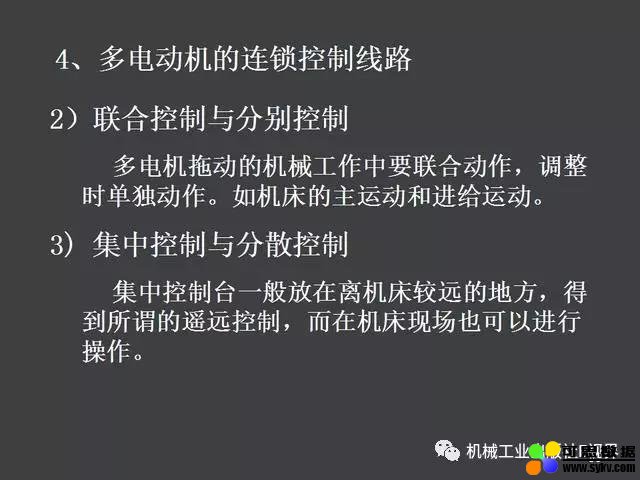

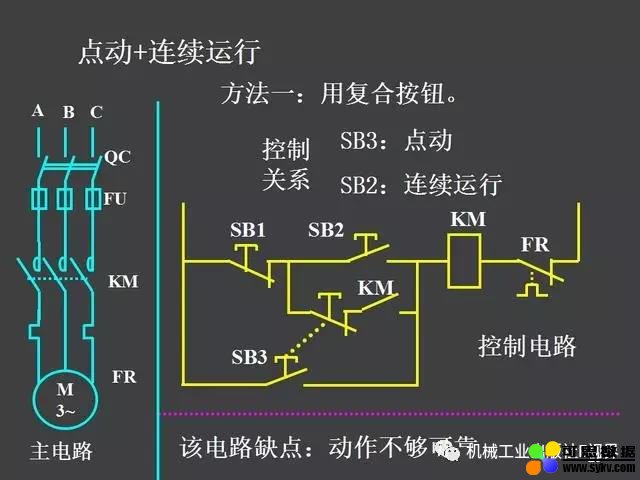

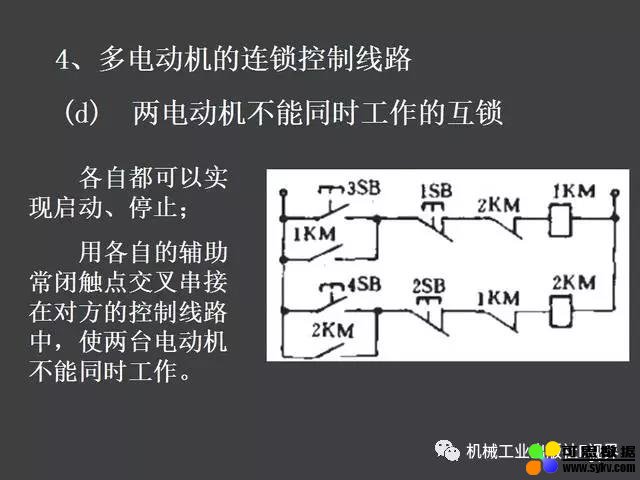

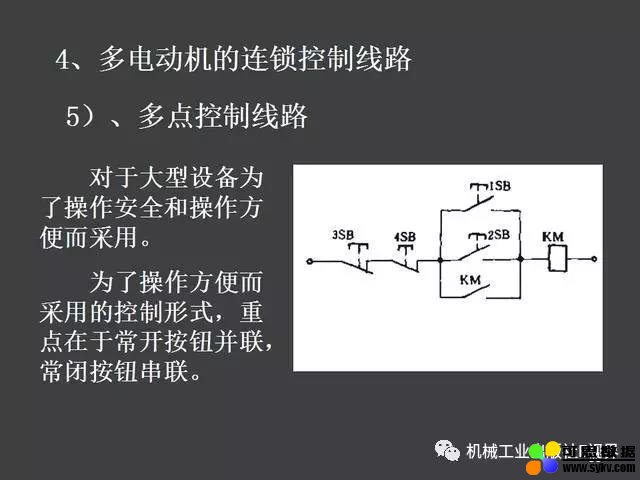

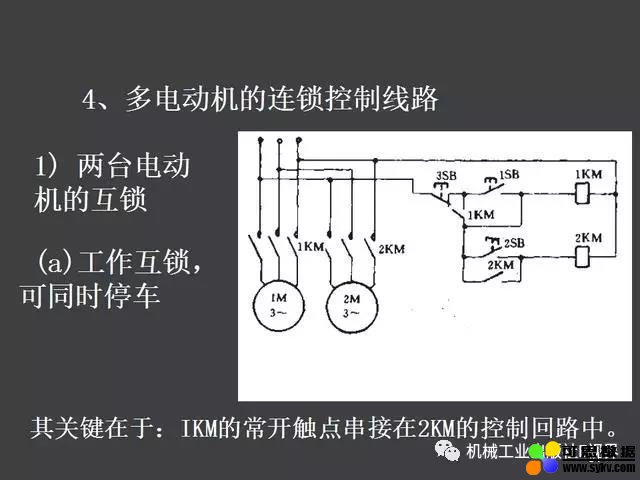

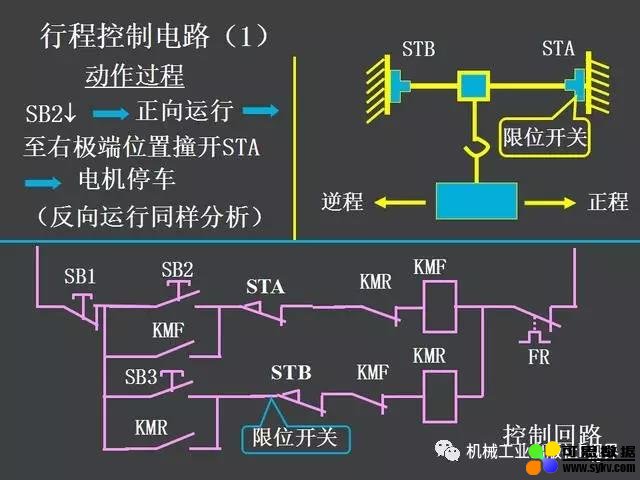

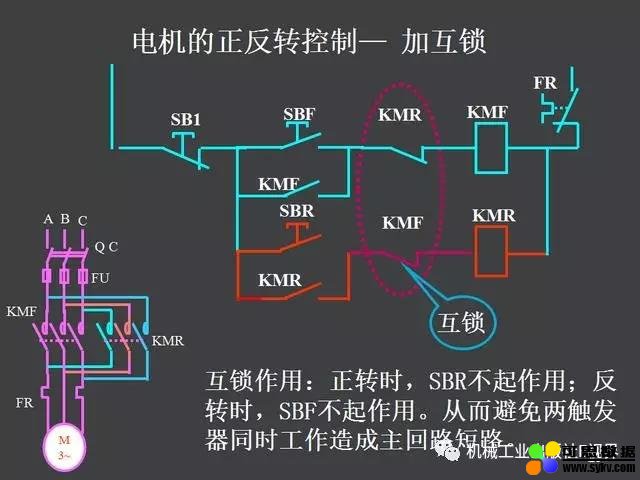

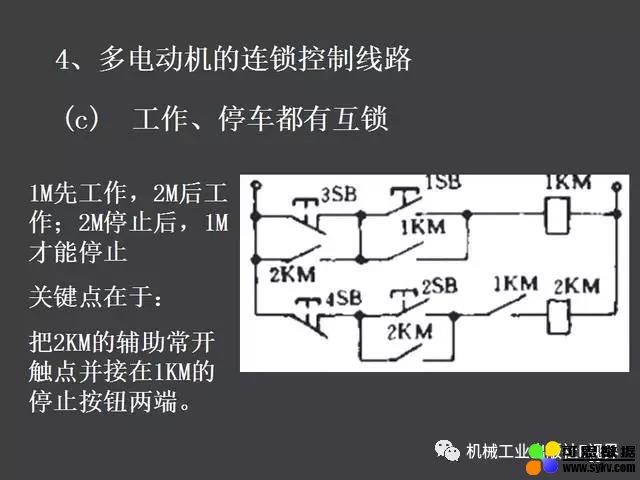

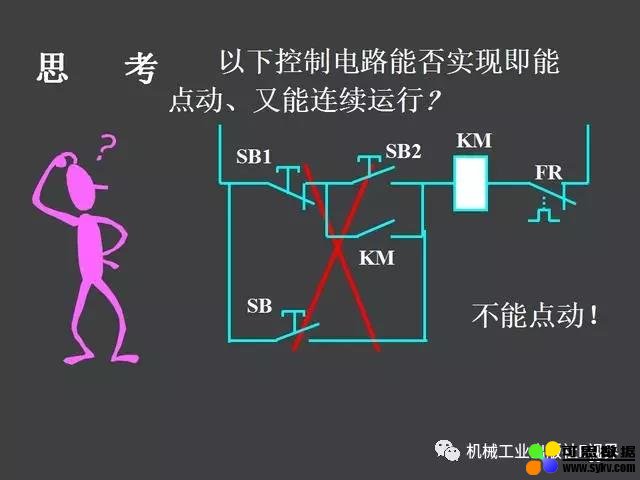

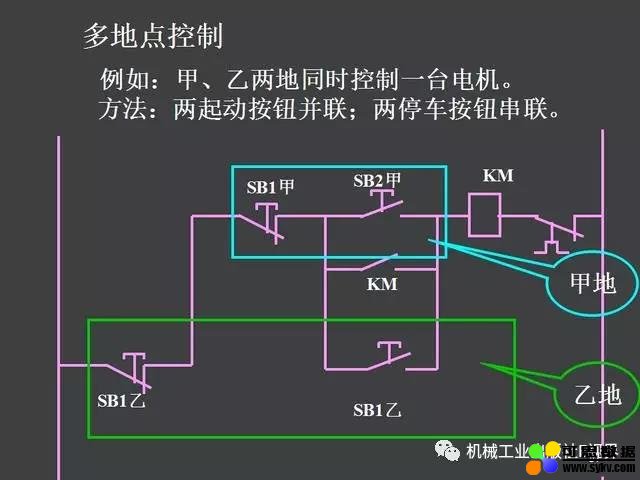

以交流异步电动机为控制对象来研究它的启动、正反转、点动、连锁控制等线路。

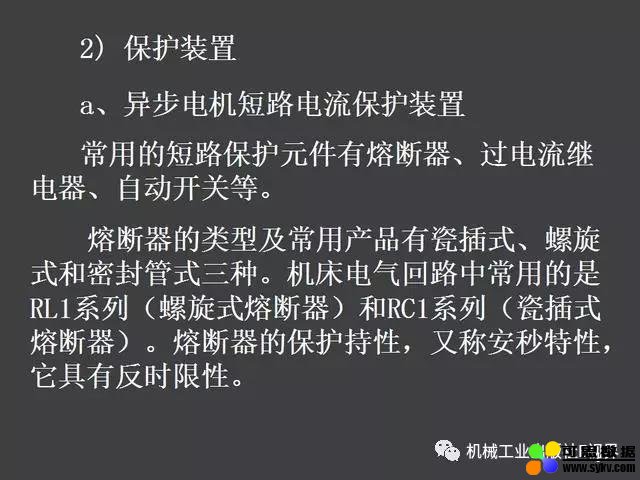

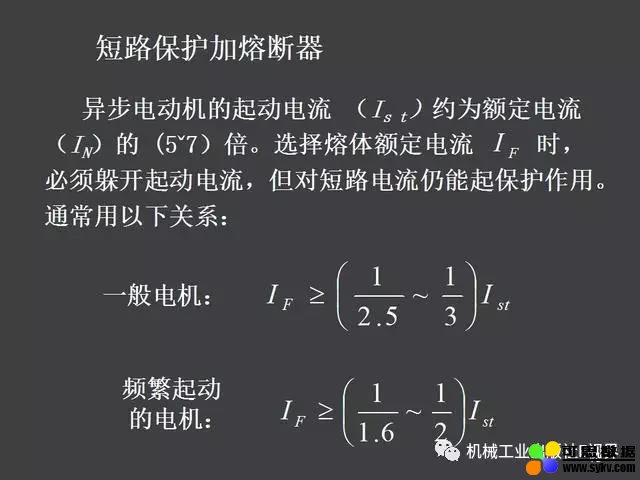

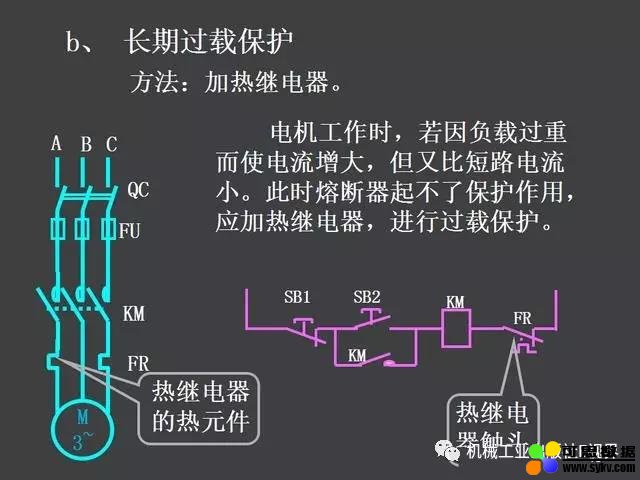

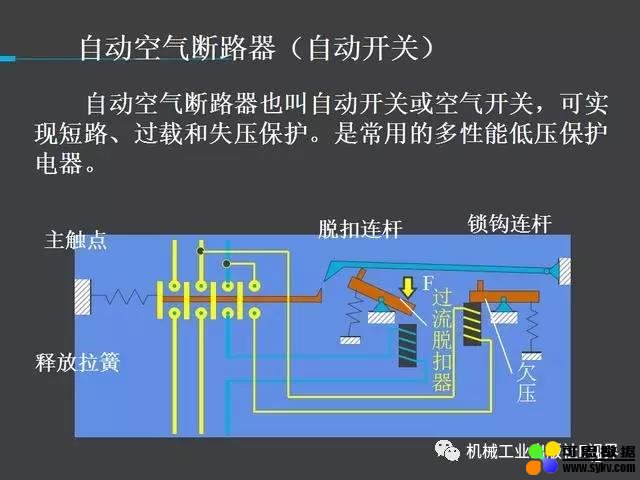

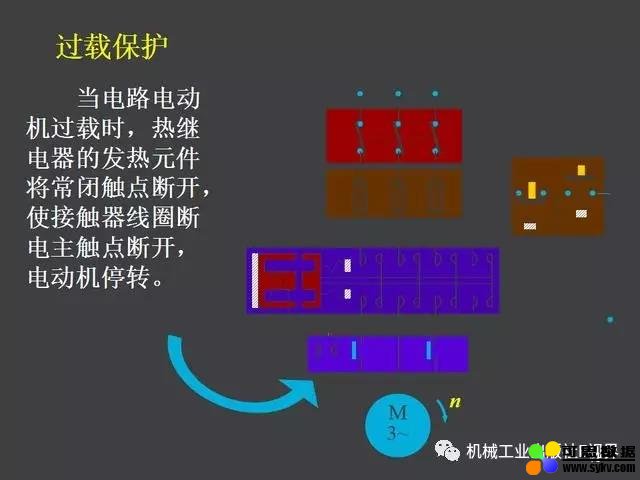

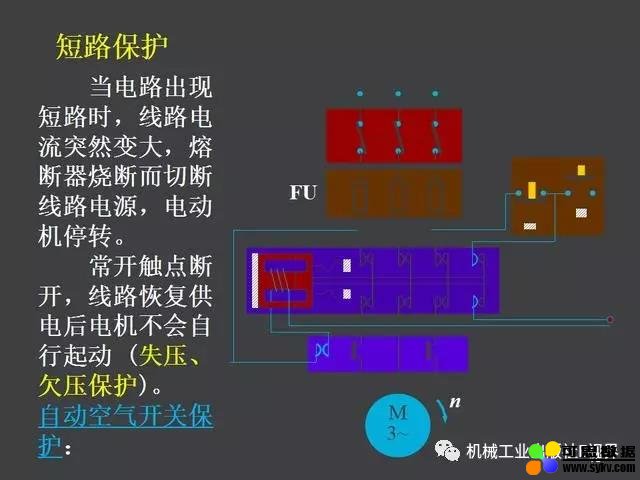

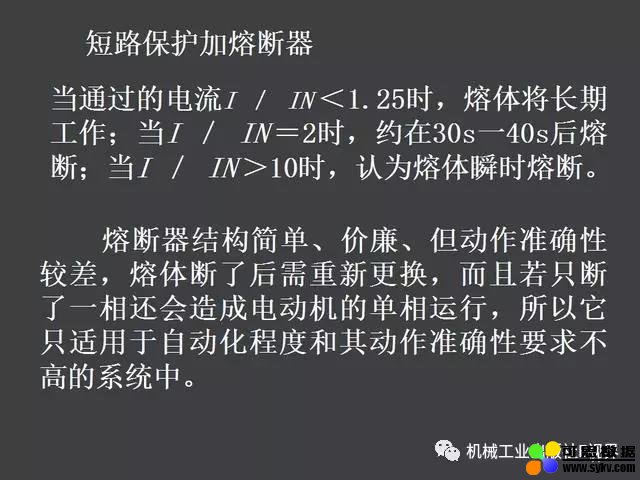

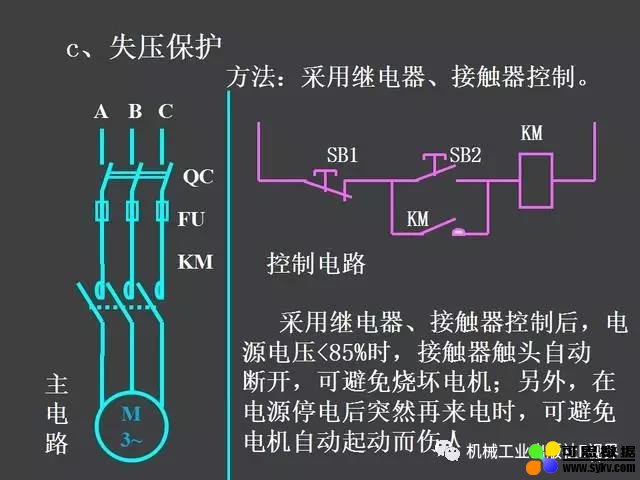

1.启动控制线路及保护装置

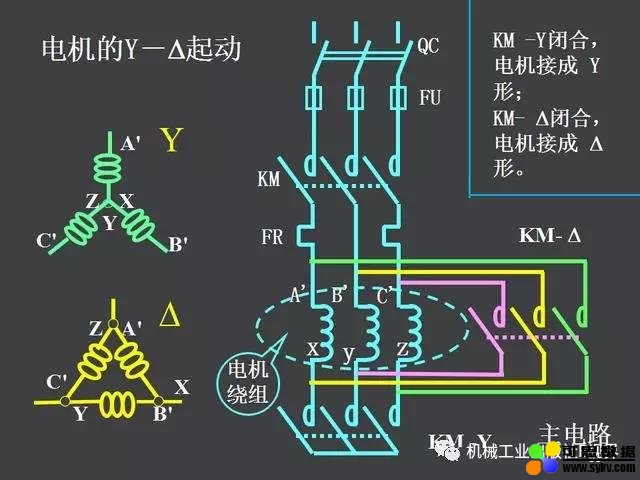

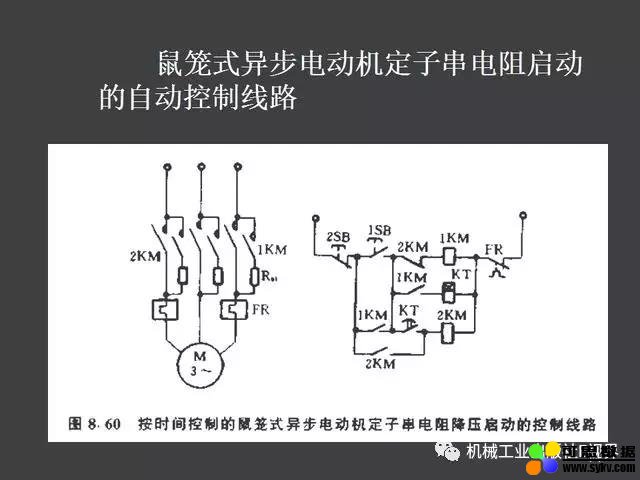

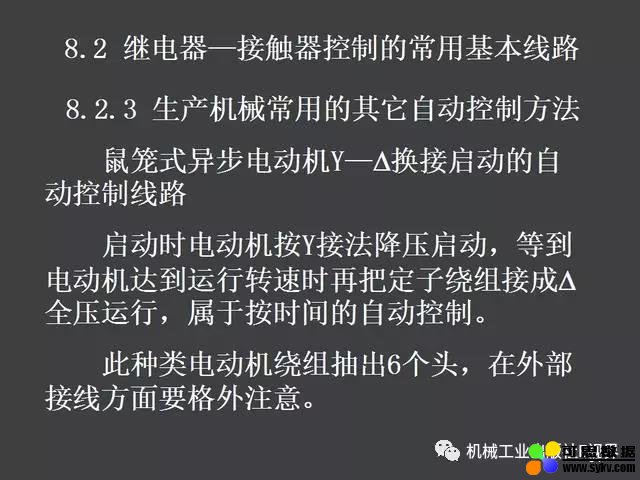

1) 启动控制线路

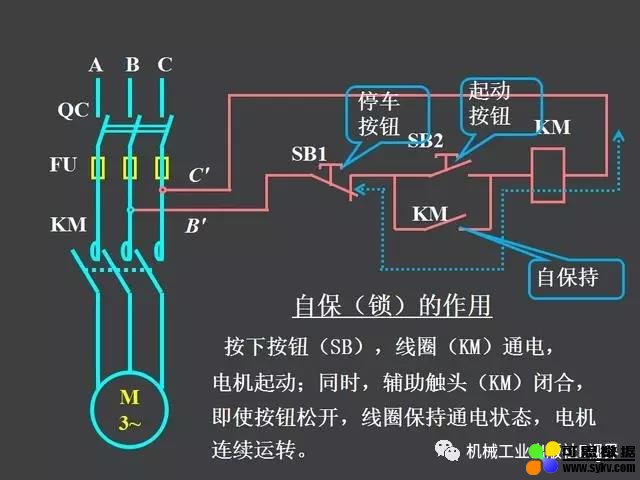

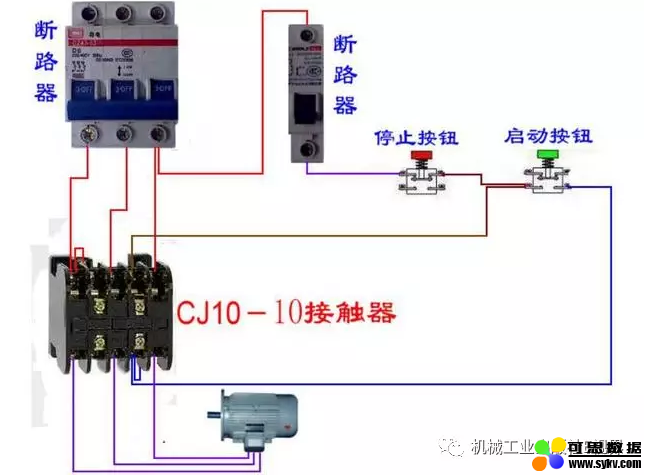

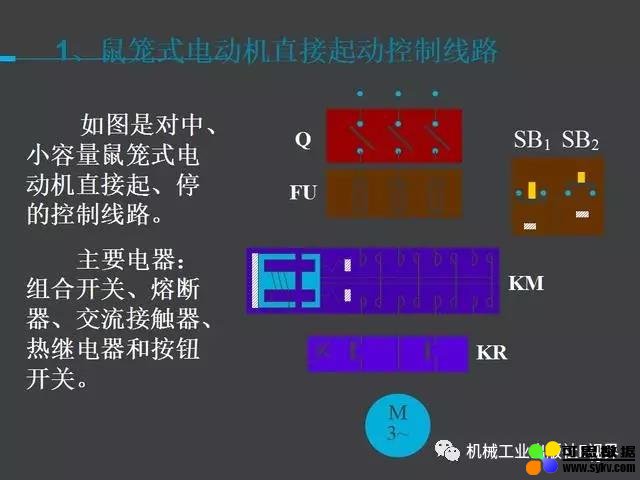

直接启动

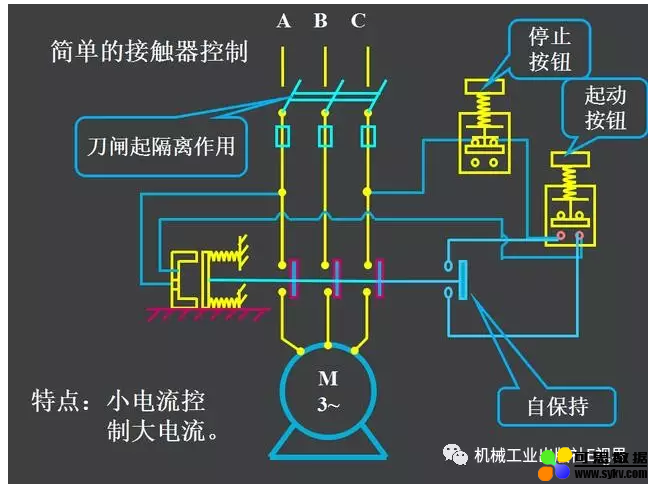

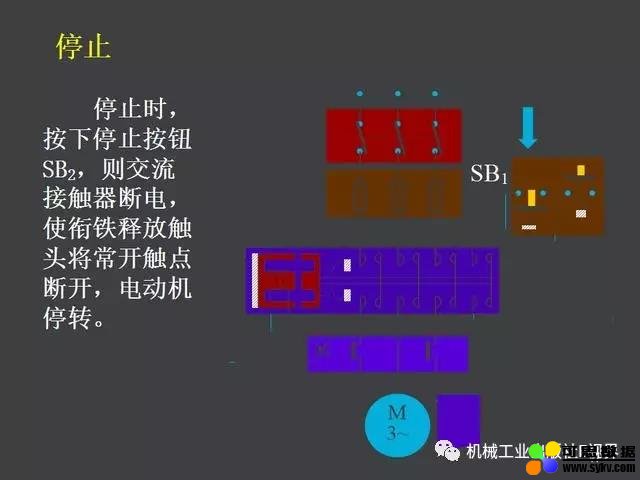

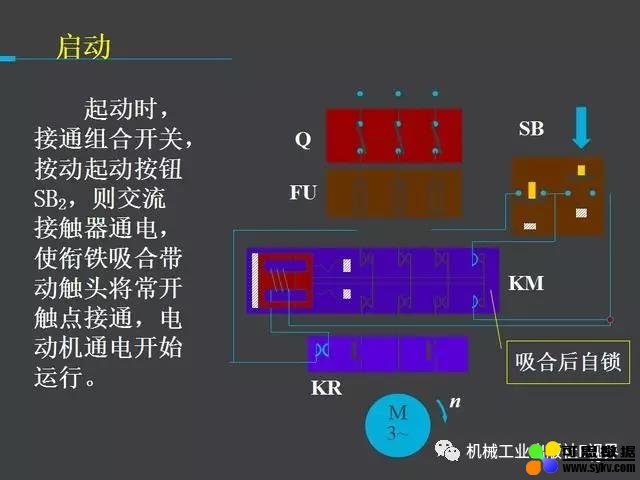

交流接触器的触头保持自己的线圈得电，从而保证长期工作的线路环节称为自锁环节。这种触头称为自锁触头。
