微课堂|第四篇LH Robot Studio介绍

新一期的微课堂

灵猴带您一起学习

工业机器人控制软件知识！



Linkhou Robot Studio 安装

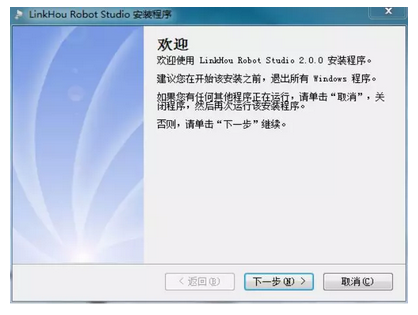

安装步骤

（1） 将安装文件Setup.exe文件拷贝到个人电脑中；

（2） 根据安装步骤提示，选择安装位置、快捷方式创建位置；

（3） 安装完成后，将自动在桌面创建LH Robot Studio的快捷方式；

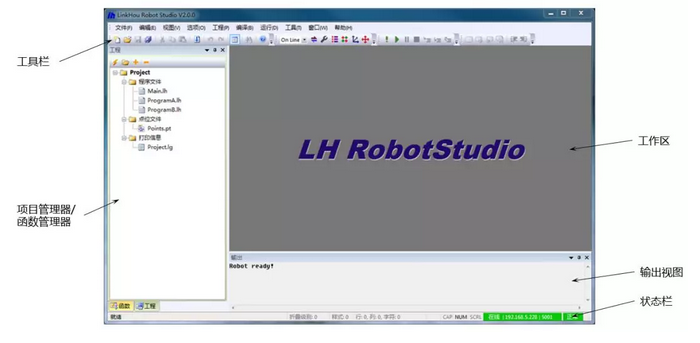

界面简介

工程概述

工程文件集合

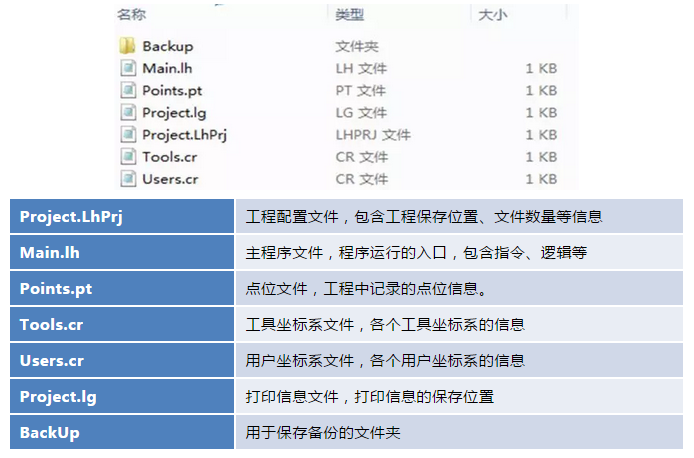

工程是用于控制机械手运行的文件集合，工程均包含以下文件

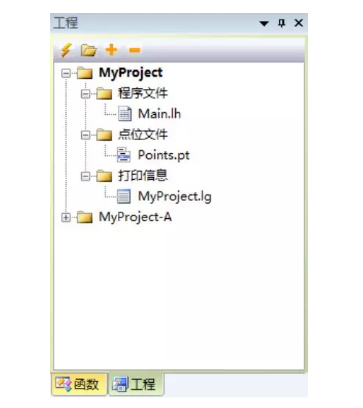

活动工程

（1） LH Robot Studio必须有一个活动的工程才可以连接机械手控制器；

（2） 可同时加载多个工程，但只有一个工程为活动的工程；

（3） 当前正使用的工程，即为活动的工程，其工程名将加粗显示；

（4） 如当前LH Robot Studio没有加载任何工程，可使用[新建工程]新建一个工程，或使用[导入工程]导入已存在的工程；



连接控制器

一、网络设定

当LH Robot Studio已加载一个活动工程后，即可开始连接控制器；

连接控制器前需设定工程的网络参数和个人电脑的本地连接IP地址；

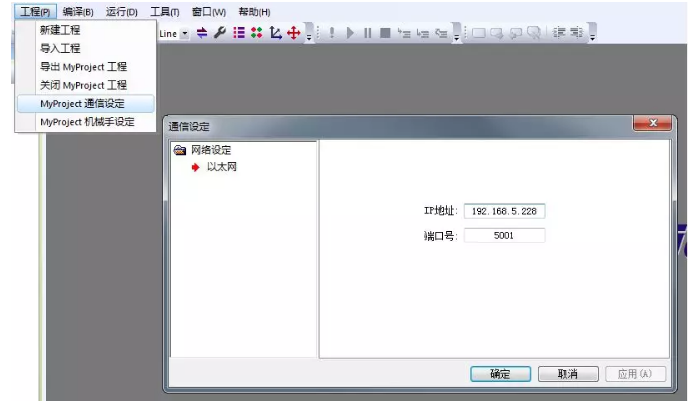

点击菜单栏的[工程]-[通信设定]，打开网络设定窗口，将网络设定的IP地址、端口号设置为与控制器一致；

控制器出厂默认网络设定参数：

IP地址：192.168.5.228

端口号：5001



二、本地连接设定

使用网线将个人电脑与控制器面板上的[Ethernet]端口连接；

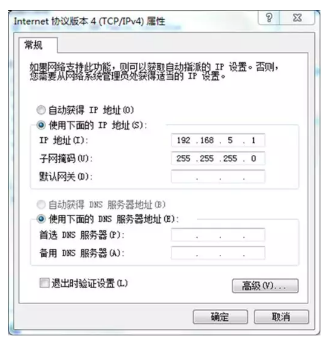

打开个人电脑[网络和共享中心]中的[协议版本4属性]，设定为使用固定IP地址；

将IP地址设置为与控制器IP处于同一网段，即192.168.5.*(控制器IP地址为默认时)，子网掩码设置为255.255.255.0



三、完成连接控制器

工程网络参数及本地连接IP地址设定完成后，即可用LH Robot Studio与控制器连接。

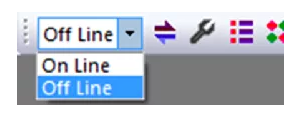

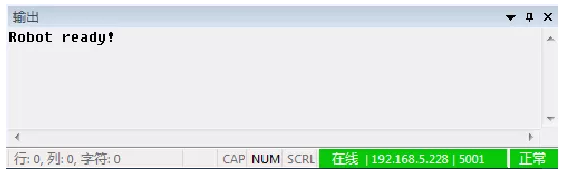

点击工具栏上的[Online]连接控制器，输出窗口显示“Robot Ready”时，即表示与控制器成功连接。
