解密商业化广告投放平台技术架构

导读： 互联网广告是流量商业变现的重要途径之一，涉及服务平台、检索引擎、算法策略、数据工程等多个方向。本次分享的主题为商业化广告投放平台技术架构，分享的内容集中在工程领域，结合业界广告投放平台的通用技术范式，分享智能营销平台是如何打造高性能、高可用、可扩展平台架构的，从服务化、数据传输分发、广告投放引擎、计费、海量数据实时报表等方向切入，深入浅出的阐述一套最佳实践。

——业务介绍——

1. 广告业务简介

商业化是互联网公司营收的重要来源，业界比较大的商业化产品有 Google AdWords、Facebook Ad、百度凤巢、头条巨量引擎、腾讯广点通等产品，阿里电商场景的变现平台是阿里妈妈。目前国内互联网广告的营收年规模达数千亿元。

广告平台一般由三方组成：网站主、广告主、用户。

网站主： 有流量资源的变现需求。
广告主： 有投放预算，希望在流量资源上找到合适的人进行推广。
用户： 得到更好的广告推荐结果。

2. 智能营销平台简介 & 通用的广告系统组成

阿里创新事业群智能营销平台的主要流量构成包括：神马搜索、UC 浏览器、UC 头条、优酷、阿里云 OS 以及手机厂商、网盟第三方流量等。

通用的广告系统组成如右图，主要包括 4 部分：投放平台、广告引擎、算法策略、数据平台。

运转的流程如下：

首先，广告主有一定的预算，选择在什么样的流量上投广告，这样就有了输入；然后存广告，通过投放平台来完成，把投放所需的设置、预算、创意等数据实时传输到检索系统；每当用户发起一次检索请求时，简单来说后台相当于做召回 + 优选，把最合适的 TOP 候选广告返回给用户；还有一部分是计广告，通过数据平台来完成；最终广告主来查广告绩效展点消数据。

本次分享主要聚焦在如下 5 个环节：

——投广告——

业务微服务化构建

第一，来看如何投广告，包括无状态的服务层，来满足广告主进行预算设置、存广告、建创意等操作诉求。

1. 单体模式到微服务化 (MSOA) 的过渡

任何一个大的产品，都会遇到从单体过渡到微服务的过程，其架构的实施方法论落在三个字：分、合、细：

分：分化、隔离、获得技术、业务上的纵深和弹性。
合：随着业务的增长，要加大复用度，归并同类项。
细：细化分工、架构，深入优化技术 & 业务。

当业务发展到足够大的时候，最终会采用 MSOA 架构。

分合细的基础在于：如何把这些服务给拆开，对于投放平台来说，需要对投放需求进行规范化的表达和产品功能的标准化设计。把这些领域模型建起来之后，服务自然就有了划分的依据。

2. 微服务化分层体系建设

上图为拆分之后的投放服务架构图，水平拆分成簇，纵向拆分成层。外层是 API 和 WEB 端，进行相应的权限验证、流控等；中间为计算层，细分出来各个服务，包括面向业务流程处理、业务逻辑组件以及公共服务组件三层；最底层是基础设施和数据资源。把所有的服务串联起来的就是分布式服务化框架。

3. 微服务化与服务治理

做平台方向的团队可能需要几十人上百人，而服务则可能有几十上百个，它们所组成的网络会非常混乱，最终难以治理。我们需要具备服务治理能力的微服务化框架来解问题，包括 [RPC 框架] 和 [服务治理能力]。

4. 分布式服务化框架一览

业界的分布式服务化框架一览，如上图所示。这里有的是 RPC 框架，有的才是真正合格的服务化框架，对于投放平台，需要的是一个服务化的框架。我们拆分来看，先认识下 RPC 框架：

① 体系化认知 RPC

RPC 体系的脑图如上所示，作为 PRC 框架应具备如下功能：

1. 传输方式：我们要看是采用的传统 TCP 或者 HTTP 技术，还是运用的最新技术，如阿里很多基础产品是用 RDMA 网络的，或者采用一些用户态的协议，不走 TCP 协议，来做 kernel bypass。

2. I/O 模型：是采用同步还是异步的，可以选用 Blocking IO 或者 Non-blocking IO，I/O 多路复用最有名的是基于 epoll 的，大部分走 TCP 协议的都采用的是 epoll；异步的 AIO 网络通信在 Windows 下用的比较多，在 Linux 上 AIO 主要应用在磁盘 IO 相关。

3. I/O 线程处理模型：可以分为单线程、多线程，以及各种 pattern，大多数情况下都会选择 Reactor pattern，基于 I/O 多路复用 epoll 这种形式。

4. 协议栈：数据可以点对点传输之后，如何识别这些数据，主要就是协议栈的工作。大多数框架都采用基于 header+payload 的方式。

5. 序列化：当点对点的实时的识别出一个具体的包之后，需要序列化的解析包里的数据。

6. 连接可靠性和易用性：可以快速的传输和识别包之后，还要面临可靠性的保证，以及暴露给上层的调用方式，如何更好的调用服务，是用同步、异步，还是泛化调用类似的问题是需要考虑的。

这些范畴，共同组成了 RPC 体系，但是光有这些是不足的，最终还要落在服务治理上：

② 服务治理能力

服务治理能力包括：

通信传输：这是最基本的。
服务发现：包括服务注册，自动的下发和发现；客户端路由的规则，是同机房路由还是打标分组路由；以及负载均衡的策略，是 RR 还是 Random 等；有了这些之后，可以做服务的拓扑和强弱依赖分析。
监控度量：从 logging、tracing、metric 三个维度进行监控。
健壮容错：如何 design for failure 做处理异常，做服务的降级和限流。
契约管理：管理服务的 IDL 以及进行兼容性分析。
持续交付：开发测试，整个应用的生命周期管理，更多的是与 PaaS 平台相结合。
安全保证：应用鉴权、服务鉴权、用户鉴权、传输加密等。

通过这些模块，共同构成了服务的治理。

现阶段我们的服务治理方案如下：

服务化框架：HSF
容器隔离：Pandora-boot
配置管理：基于 Diamond
监控度量：Metrics+Tracing+Logging (ARMS+SLS+ 鹰眼)
健壮容错：Sentinel
基础设施：基于 K8S 的云平台
持续交付：基于 Aone 的 Paas+CD 平台

发展未来上来看，云原生是一个方向，代表了先进的生产力，这当中服务的架构设计、开发交付都会被重塑，一些变化主要在于：

资源效率：重点在于容器化、调度、混部。
开发效率：注重编排、敏捷 CI/CD；Service Mesh、Serverless 等基础设施的下层和 business logic focus 的专注。
标准与开放：开源、社区和生态的建设。

个人理解：万变不离其宗，云原生解决的问题覆盖了服务治理，天然的利用 “云” 去解决，而非某个框架或者 vendor lockin 的能力。

——存广告——

OLTP 海量数据存储

1. 广告数据存储

数据存储可以看做有状态的存储层，要把这些生产资料，存在广告系统中。我们采用的是多模数据存储的方式，OLTP 大部分都是 MySQL 分库分表，OLAP 有相应的报表平台，非关系型的有 OSS、KV 存储以及基于 ES 的全文检索。

2. 体系化认识数据库

如果数据库从 0 到 1 开始做，最简单通过一个文件把相应的字段存起来，可以用到的数据结构有：Hash，Binary Tree，B+Tree。但是采用这些方式，会面临着不同的时延问题，如图所示：访问内存大概是 100ns，访问 SDD 大概是 16μs，但是一次 Disk seek 需要 3-10ms。所以，为了减少随机 IO，Hash 和 Binary Tree 都是不合适的。因此，有了 B+Tree 这种 MySQL 使用的索引数据结构。

① MySQL InnoDB 引擎

我们大部分数据都是 MySQL 存储的，且采用的是 InnoDB 引擎，主要面向的是 OLTP 场景。InnoDB 引擎是行存，多行组成一个 Page，多个 Page 组成一个 Extent，而每个索引的叶子节点和非叶子节点又由 Segment 这个概念维护，最终形成了一张表 (tablespace)。每次检索实际就是按照刚刚提到的 B+ Tree 做点查或者范围查询，可以走 clustered index 或者 secondary index 或者 full scan。

我们不止要把数据存起来，还需要有 SQL 和 ACID 功能，Durability 是靠 Redo Log 来做的，保证数据不丢失；还要满足 Isolation，也就是事务之间是有并发的，并且要进行隔离，不能互相影响，采用 Undo Log+MVCC 机制来实现。InnoDB 还有很多好处，比如它是基于行锁的，有索引的支持等。右图为 MySQL 官方的架构图，大家可以官方查询下资料。所以，通过 MySQL 可以把广告数据高并发、可靠的持久化存起来。

② 阿里云自研 X-Engine 引擎

在海量数据高 TPS 场景下，阿里也在做一些优化。这里介绍下 X-Engine 引擎，阿里在 SIGMOD 2019 发表的一篇论文：《X-Engine：An Optimized Storage Engine for Large-scale E-Commerce Transaction Processing》，X-Engine 可以实现超高并发事务的读写，可以达到 65w/Write Per Second，读的话和 InnoDB 差不多，主要是优化写的方向；可单独作为单机 MySQL 或者分布式数据库 PolarDB X 存储引擎。马上在阿里云上就可以看到云上产品。X-Engine 的创新点，如图所示，这里不再细说。

3. 数据库存储架构

① 可扩展

刚刚介绍了存广告的基础，由于广告产品产生的数据量非常大，尤其是搜索广告的关键词维度，基本都是百亿的量级，如何做扩展，是一个很重要的问题。常用的解法是分而治之，做垂直拆分和水平拆分。

我们是基于 TDDL (云上产品 DRDS) 的解决方案，来做分库分表，读写分离，主备切换以及链接管理的。

② 高可用

对于数据库高可用的保证，常常采用：

本文地址：http://www.6aiq.com/article/1576497450161
本文版权归作者和AIQ共有，欢迎转载，但未经作者同意必须保留此段声明，且在文章页面明显位置给出
知乎专栏点击关注

异地高可用：两地三中心 (如左图，主库和备库都在同一个 Region B 中，但是它们分了两个机房来做相应的同步，同时通过 DRC 把数据异步的传到另外一个 Region 中，这两个 Region 可能距离非常远有上千公里，所以是两地三中心的架构)，可以扩展成三地五中心。
异地多活：基于 Paxos 状态机复制，可做跨地域一致性保证。
单元化部署：将 “分库” 逻辑上移到无状态服务层的一种方案，某一批用户被固定路由到某个地域，一套产品形成若干个封闭单元。

③ 一致性

基于传统的 MySQL 主从复制机制，使用 “双 1”+semi-sync 的保守配置，还是不能保证主从一致性，如图所示这里不再赘述。为了解决这个问题，我们有很多的 workaround，如开 MP 最大保护模式，强制主从必须同步，或者阿里内部有很多工具，例如 ADHA 来做主从切换的保证，以及数据的校验订正等。现在流行的优雅解决方案还是要依赖于 Paxos 协议保证多副本强一致，例如阿里云金融级 RDS。

4. 分布式数据库发展趋势

追求强一致，可扩展，高可用的分布式数据库的发展趋势主要分为 5 个阶段：

(a) Standalone -> (b) share disk fallover -> (c) share nothing -> (d) share everything -> (e) share nothing

目前我们处于基于 share nothing 架构的 DRDS 来实现，业务体量到达一定规模的时候，未来一定是朝着高扩展性、高可靠、成本优先的方向发展的，我们也会持续跟进数据库行业的发展，做更好的技术演进和选型。

——传广告——

广告传输流建设

现在广告已经投完了，并且存在了数据库中，接下来就要把广告实时传输到检索系统。如上图，大致介绍了传输流。刚刚提到的服务层，可以有服务治理，广告库存在 MySQL 中，我们通过传输流实时把数据传输到检索端，做建库到广告索引中，以搜索场景为例，用户发起一个 query，需要匹配与 query 相关所有的广告，生成候选集，再进行相应的 Auction 和 Ranking 工作，最终返回给用户 1 条或几条广告。所以广告传输流非常重要，传输的是召回候选集的生成资料，是连接业务系统和检索系统的关键链路。

这条链路上，我们面临的挑战有：

海量数据，天级别几十亿增量。
高吞吐，Peak 20W+ QPS。
高可用，大于 5 个 9 的 SLA，跨机房容灾，计划下线等敏感数据不能延迟否则会造成收入损失。
低延迟，同机房数据库 binlog 订阅到检索 SLA TP95＜200ms。
变化快，业务变更频繁。

我们的方案是分库分表之后，通过 binlog/DRC 组件来接广告传输流做实时增量链路，检索端订阅 message queue 来感知变化；全量数据 Dump 会存在分布式存储上，检索端可以天级别的 base+delta 的方式重建索引。

数据变化驱动的扩展，刚刚说的传输流只是其中的一个场景，可以扩展到很多场景中。都可以采用这种方式，做一个虚拟存库，开源的可以用 Fountain、Hiriver、Canal，以及阿里云的 DTS 等，可以做事务打包、规则过滤、数据转换等，最终到增量消费端，传输流只是其中的某一个场景来做平台端到检索端的同步，另外我们可以做历史操作记录，缓存更新失效，NoSQL 物化试图构建，异构存储同步等，想象空间会非常大，我们内部做了很多物化视图类的缓存和索引，辅助业务系统加速查询使用。

——计广告——

实时计费系统

1. 实时计费平台

现在业界几乎都会实现一个实时计费平台，需具备基本的实时扣费和充值功能。计费广告最简单的模型是，广告主有钱，比如预算设置 1000 元，每次点击都要扣 1~2 元，最终扣完时，需要把这个广告下线，这是典型的 CPC 计费模式，还有 CPM，CPT，GD 等计费方式。计费平台还需要处理超投控制，避免平台利益受损。

实时计费系统特点是：高并发、访问量大、数据准确不丢不重、高可用性。

右图为实时计费平台的关系图：

用户中心来充值，业务平台同步一些计划的预算数据，引擎根据点击进行实时的扣费，计费系统要把计划上下线的信息，通过传输流实时传输给广告检索引擎。

2. 实时计费系统简介

我们过去的计费系统是基于单机或者分布式的系统来开发的，现在的计费系统跑在 Flink 上，我们接收媒体的请求，展现 / 点击事件、预算事件、充值事件这三类事件之后，基于 YARN、Flink 之上，通过 Stream API 来做相应的逻辑。每个计费事件来之后，会先做去重，然后再做计费，把明细数据存在数据库中，撞线 / 下线数据可以实时的通过队列传输给检索系统。采用流式计算引擎做计费的好处在于：

可以做到实时处理，敏感信息高优低延迟的幂等下发；
对于明细数据可以通过两阶段提交 sink 的方式，保证端到端 exactly once 语义，然后做聚批高吞吐的写入数据库；
有状态的存储账户状态，在面对 failover，修历史数据场景下可以做自动和灵活的处理。

总结下流计算引擎计费系统特点：

多事件源接入，高吞吐处理
计费关系树有状态的维护
端到端 exactly once 保证明细
不丢、幂等下发撞线 / 下线事件

——查广告——

OLAP 海量数据报表

1. 数据报表

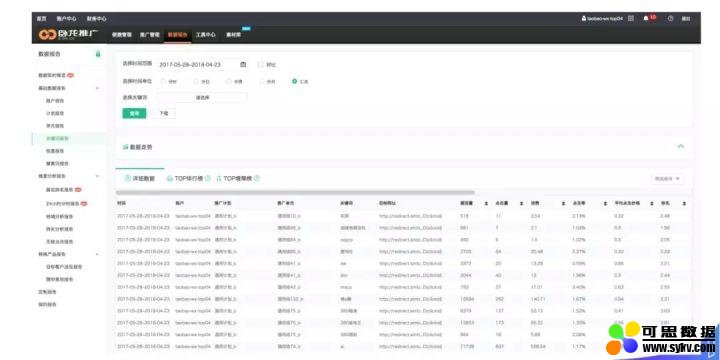

计费、展现的数据，都要给用户查看或进行分析。上图为某数据报表截图，某账户、单元、关键词维度下的展现、点击、消费数据。

报表是广告平台的核心业务，报表数据的披露与分析是投放优化的起源。面临的问题：

数据量大： 总数据千亿级，单表最大百亿级；大账户单表数据近 2 亿。
快速响应： 支持任意时间段查询实时返回；并发高 & 平均响应百毫秒级
查询复杂：

① 时间聚合：分月，分周，分日，分时等。② 维度聚合：物料层级，分地域，搜索词等 30+。③ 功能多样：分页，排序，汇总，导出，对比。

2. 技术选型思考

技术选型上的思考：

友商方案和开源方案如上图所示。根据我们广告业务特点：

近实时 mini-batch 导入，分钟级报表需求
查询复杂，但维度基本确定
不需要明细数据

我们的选型方案：

实时构建增量数据，金字塔模型，支撑有限吞吐下的高并发查询
维度 + 指标列，使用 cube 数据立方体模型
预计算 rollup 的物化视图，不用生成复杂的查询 DAG

3. 实时报表平台

最终我们的实时报表平台，包括 4 层：

应用层：关注总吞吐量、总计算量，以及和业务的 join。
查询计算：关注高并发，百毫秒级查询延迟。
数据存储：有可扩展能力，并且有高效的 scan 能力。
数据构建：要保证增量构建和原子更新。

技术选型：

采用定制的 Kylin，是 MOLAP 多维的 OLAP 分析；复用数据构建与部分查询组件。
实时性保证，基于 Blink 计算分钟级数据，阿里云 ADB 实时导入事实表，Kylin 接入 ADS 来进行分钟级增量构建。

4. 报表平台关键技术点

报表数据分为指标列和维度列，支持业务维度 (聚合逻辑固定，能预聚合) 和时间维度 (任意时间段聚合，无法预先计算)。基于 Kylin 来做历史和小时级数据的查询，基于 ADB 来做实时分钟级数据的查询。这里的创新点采用金字塔模型做基于贪心算法的 query path 优化，在扫描数据量、IO 上做最优的查询计划。

5. CBO 优化之 TOP N 深分页优化

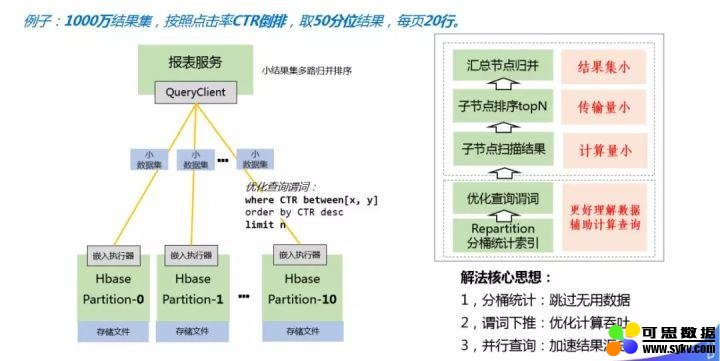

这里举例说明一个比较细的优化点，假设有 1000 万结果集，广告主需求按照点击率 CTR 倒排，取 50 分位结果，每页 20 行。往往很多系统都是禁止这些查询的，因为，一旦在大数据集上做深分页 order by 操作，返回的数据量可能非常大，在最终汇总节点是无法完成这项工作的。所以我们做了一些分析：

1. 业务要 skip 前 500 万，不需要全排序；

2. CTR 的显示值最多 1 万种；

3. 指标列分布都有业务特征。
