人脸检测算法之 S3FD

SIGAI 特约作者
Baoming
算法研究员

导言
自从 anchor-based method 出现之后，物体检测基本上就离不开这个神奇的 anchor 了。只因有了它的协助，人类才在检测任务上第一次看到了 real time 的曙光。但是，夹杂在通用物体检测中，某些特定物体的检测任务由于应用量巨大，以及该物体的特殊性，需要单独拎出来考虑。其中最有代表性的就是人脸检测。
人脸相对于其他物体来说有一个普遍的特点，就是在图像中所占像素少。比如，coco 数据集中，有一个分类是“人”，但是人脸在人体中只占很少一部分，在全图像上所占比例就更少了。本文所要介绍的 S3FD[1]（Single Shot Scale-invariant Face Detector）正是要解决这个问题。
人脸检测专用数据集—widerface
Widerface 可以说是目前人脸检测数据集中最难的，放一张图大家感受一下

（图片来自 widerface 数据集）
图片像素 1024732，平均人脸像素 1013，难度可想而知。（一共标注了 132 个人脸，吃饱了撑的读者可以数数看）
当然了，这张照片只是展示了人脸的大小引发的问题，还有其他像遮挡，大角度，旋转等问题，由于不是本文的重点，不予过多讨论。
SSD 简介
由于该算法是基于 SSD 来做的改进，首

SD[2]。

（图片来自 [2]）

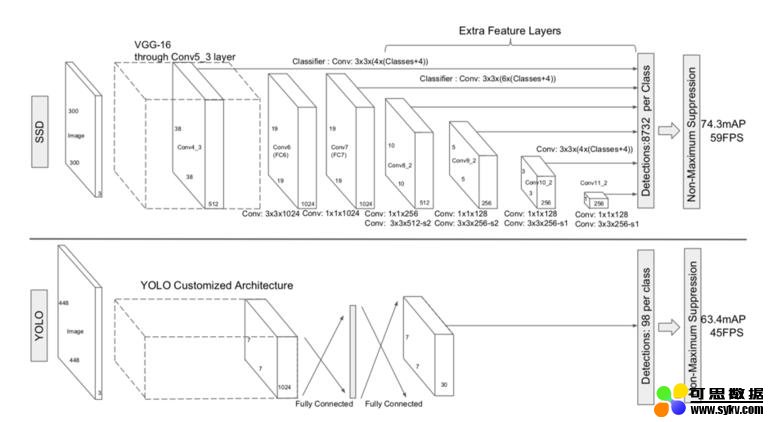

如图为 SSD 和 YOLO 的网络结构，他们也是最早的一批实现了 one-stage 检测的算法。可以看到，SSD 为全卷积网络，并且通过不同位置的 layer 进行预测。换句话说，用低层网络检测小物体，高层网络检测大物体。
当然了，SSD 也有一些明显的问题，比如对于小物体的 recall 很一般。部分原因是在利用低层网络做预测时，由于网络不够深，不能提取到有效的语义信息。
总之，SSD 检测速度可以和 YOLO 媲美的同时，精度又可以和 Faster RCNN 媲美，而且很适合作为基础框架进行进一步的改进。
传统 anchor 机制在小人脸中遇到的问题

（以下图片均来自 [1]）

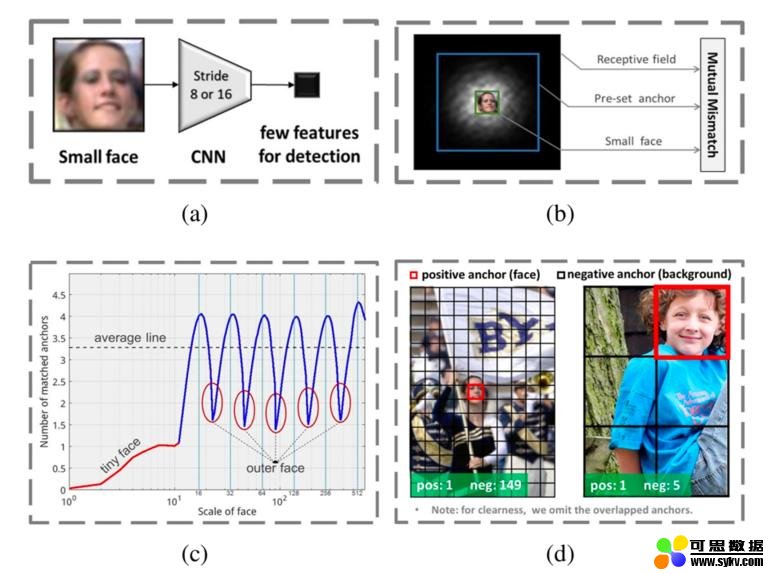

本文作者提出了四个问题：
1. 人脸区域本身就小，经过几个 stride 之后，特征图上就不剩什么了
2. 相比于感受野和 anchor 的尺寸来说，人脸的尺寸小的可怜
3. 对于现有的 anchor 匹配策略，我们可以看到，人脸像素小于 10*10 的 tiny face 基本上一个 anchor 都匹配不到。而 outer face 这个问题其实是 anchor-based 方法的通病，每级 anchor 间大小差距越大，中间尺寸的 mismatch 现象就越严重。
4. 图中每一个网格可以看成是某个特定尺寸的 anchor。可以看到对于左边的小人脸，正负比例严重失衡，这在训练时，尤其是 first layer，需要特别考虑。

本文地址：http://www.6aiq.com/article/1531733692788
本文版权归作者和AIQ共有，欢迎转载，但未经作者同意必须保留此段声明，且在文章页面明显位置给出
知乎专栏点击关注

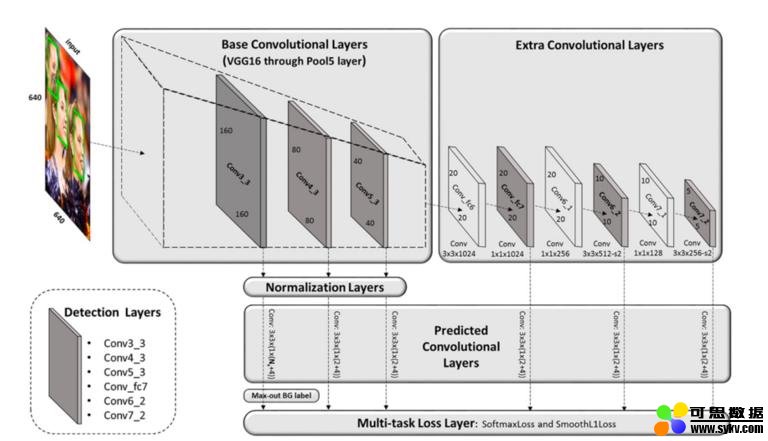

网络结构

输入大小 640640，从 feature map 大小为 160160 开始，一直到最后 55，共有 6 级预测网络，anchor scale 从 1616 到最后 512*512，依次指数加一（看了网络结构强迫症表示很舒服）。
每一个预测层，每个位置 anchor 只有一个（一个 scale，ratio 为 1:1），因为在不扭曲图片的场景下，人脸的比例大概就是 1:1（可能有少部分大长脸比例达到了 1:2，但是太少了忽略不计）。因此，预测 conv 输出的特征维度是 2+4=6
在作为预测的最低层的 layer（即 feature map 大小为 160*160）下面可以看到预测出来的特征维度为 Ns+4，不是 2+4，然后跟了一个叫 Max-out Background label 的东西，这个后面会讲到。
中间的 conv_fc6，conv_fc7 是从 VGG 的 fc 层提取出来然后 reshape，作为初始权重。
Normalization layers 就是 SSD_caffe 中的 Normalize。感兴趣的可以去 Github 看 weiliu89 的 SSD 版本的 Caffe 代码 [2]。
如何解决问题
Anchor 与 anchor 之间重叠区域多。比如第一级，stride 是 4，但是 anchor scale 是 16，所以相邻两个 anchor 之间有很大一块重叠区域，一定程度上解决了前文提到的 outer face 的问题。
改进了 anchor 匹配策略。
如果按照 SSD 中的匹配策略，jaccard overlap 高于阈值（一般取 0.5），平均每个人脸只能匹配到 3 个 anchor，而且 tiny face 和 outer face 能匹配的 anchor 数量大部分为 0。
作者设计了新的匹配策略：
第一步，将阈值从 0.5 降到 0.35
第二步，对于那些仍然匹配不到 anchor 的人脸，直接将阈值降到 0.1，然后将匹配到的 anchor 按照 jaccard overlap 排序，选取 top-N 个。这个 N 作者设计为第一步中匹配到 anchor 的平均值。
再来直观的对比一下新老匹配策略：

可以看到，average line 和局部都有所提升。

前面提到，小人脸导致正负样本比例严重失衡。尤其对于最浅层的预测层，一方面 anchor 本来就多（像本文中的结构，第一级中 anchor 就占了总数的 75%），另一方面由于大部分 anchor 是背景，导致 false positive 显著增高。所以为了减少这里的 false positive，作者采用了 max-out background。
前面我们看到第一级预测出来的特征维度是 Ns+4，这里 NS=Nm+1。对于不采用 max-out 策略的网络层，Nm 可以看成是 1，即只预测一个该 anchor 为背景的分数。但是这里取 3，可以理解为重复三次预测该 anchor 为背景的分数，然后取这三个分数中最高的那一个。最直接的结果就是提高了该 anchor 被预测为背景的概率，因此能够减小 false positive。

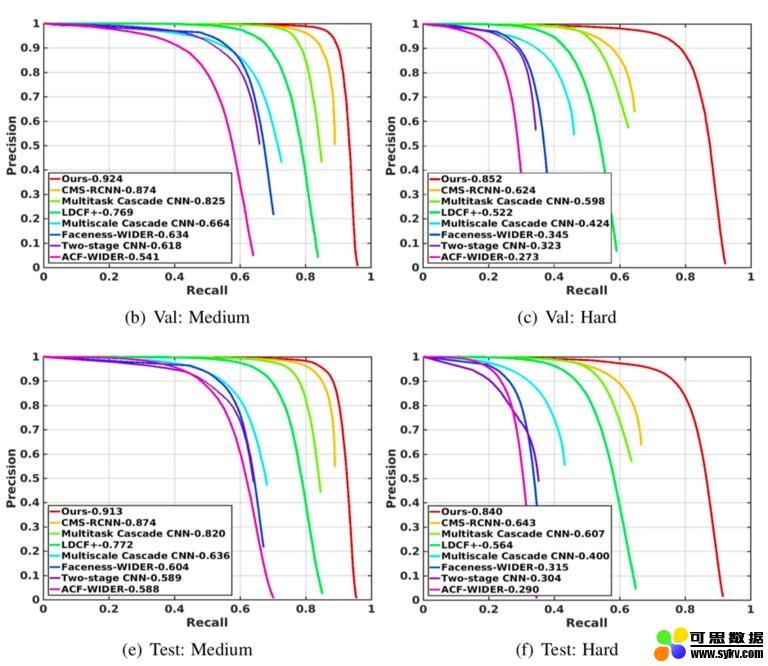

最后在 widerface medium 和 hard 等级上看看本文的成果（测试代码可以在作者提供的 github 代码中查看 [3]）

可以看到尤其是 hard 等级上，本文算法有巨大的提升。

参考文献
[1] Zhang, S., Zhu, X., Lei, Z., Shi, H., Wang, X., & Li, S. Z. (2017, October). S^ 3FD: Single Shot Scale-Invariant Face Detector. In Computer Vision (ICCV), 2017 IEEE International Conference on (pp. 192-201). IEEE.
[2] Liu, W., Anguelov, D., Erhan, D., Szegedy, C., Reed, S., Fu, C. Y., & Berg, A. C. (2016, October). Ssd: Single shot multibox detector. In European conference on computer vision (pp. 21-37). Springer, Cham.
[3] https://github.com/weiliu89/caffe
[4] https://github.com/sfzhang15/SFD
