主流 CTR 预估模型的演化及对比

学习和预测用户的反馈对于个性化推荐、信息检索和在线广告等领域都有着极其重要的作用。在这些领域，用户的反馈行为包括点击、收藏、购买等。本文以点击率（CTR）预估为例，介绍常用的 CTR 预估模型，试图找出它们之间的关联和演化规律。

数据特点

在电商领域，CTR 预估模型的原始特征数据通常包括多个类别，比如 [Weekday=Tuesday,
Gender=Male, City=London, CategoryId=16]，这些原始特征通常以独热编码（one-hot encoding）的方式转化为高维稀疏二值向量，多个域（类别）对应的编码向量链接在一起构成最终的特征向量。

高维、稀疏、多 Field是输入给 CTR 预估模型的特征数据的典型特点。以下介绍的模型都假设特征数据满足上述规律，那些只适用于小规模数据量的模型就不介绍了。

Embedding 表示

由于即将要介绍的大部分模型都或多或少使用了特征的 embedding 表示，这里做一个简单的介绍。

Embedding 表示也叫做 Distributed representation，起源于神经网络语言模型（NNLM）对语料库中的 word 的一种表示方法。相对于高维稀疏的 one-hot 编码表示，embedding-based 的方法，学习一个低维稠密实数向量（low-dimensional dense embedding）。类似于 hash 方法，embedding 方法把位数较多的稀疏数据压缩到位数较少的空间，不可避免会有冲突；然而，embedding 学到的是类似主题的语义表示，对于 item 的“冲突”是希望发生的，这有点像软聚类，这样才能解决稀疏性的问题。

Google 公司开源的 word2vec 工具让 embedding 表示方法广为人知。Embedding 表示通常用神经网络模型来学习，当然也有其他学习方法，比如矩阵分解（MF）、因子分解机（FM) 等。这里详细介绍一下基于神经网络的 embedding 学习方法。

通常 Embedding 向量并不是通过一个专门的任务学习得到的，而是其他学习任务的附属产出。如下图所示，网络的输入层是实体 ID（categorical 特征）的 one-hot 编码向量。与输入层相连的一层就是 Embedding 层，两层之间通过全连接的方式相连。Embedding 层的神经元个数即 Embeeding 向量的维数（）。输入层与 Embedding 层的链接对应的权重矩阵，即对应个输入实体的维 embedding 向量。由于 one-hot 向量同一时刻只会有一个元素值为 1，其他值都是 0，因此对于当前样本，只有与值为 1 的输入节点相连的边上的权重会被更新，即不同 ID 的实体所在的样本训练过程中只会影响与该实体对应的 embedding 表示。假设某实体 ID 的 one-hot 向量中下标为的值为 1，则该实体的 embedding 向量为权重矩阵 $M$ 的第行。

常用模型

1. LR

LR 模型是广义线性模型，从其函数形式来看，LR 模型可以看做是一个没有隐层的神经网络模型（感知机模型）。

LR 模型一直是 CTR 预估问题的 benchmark 模型，由于其简单、易于并行化实现、可解释性强等优点而被广泛使用。然而由于线性模型本身的局限，不能处理特征和目标之间的非线性关系，因此模型效果严重依赖于算法工程师的特征工程经验。

为了让线性模型能够学习到原始特征与拟合目标之间的非线性关系，通常需要对原始特征做一些非线性转换。常用的转换方法包括：连续特征离散化、特征之间的交叉等。

连续特征离散化的方法一般是把原始连续值的值域范围划分为多个区间，比如等频划分或等间距划分，更好的划分方法是利用监督学习的方式训练一个简单的单特征的决策树桩模型，即用信息增益指标来决定分裂点。特征分区间之后，每个区间上目标（y）的分布可能是不同的，从而每个区间对应的新特征在模型训练结束后都能拥有独立的权重系数。特征离散化相当于把线性函数变成了分段线性函数，从而引入了非线性结构。比如不同年龄段的用户的行为模式可能是不同的，但是并不意味着年龄越大就对拟合目标（比如，点击率）的贡献越大，因此直接把年龄作为特征值训练就不合适。而把年龄分段后，模型就能够学习到不同年龄段的用户的不同偏好模式。离散化的其他好处还包括对数据中的噪音有更好的鲁棒性（异常值也落在一个划分区间，异常值本身的大小不会过度影响模型预测结果）；离散化还使得模型更加稳定，特征值本身的微小变化（只有还落在原来的划分区间）不会引起模型预测值的变化。

特征交叉是另一种常用的引入非线性性的特征工程方法。通常 CTR 预估涉及到用户、物品、上下文等几方面的特征，往往单个特征对目标判定的贡献是较弱的，而不同类型的特征组合在一起就能够对目标的判定产生较强的贡献。比如用户性别和商品类目交叉就能够刻画例如“女性用户偏爱美妆类目”，“男性用户喜欢男装类目”的知识。特征交叉是算法工程师把领域知识融入模型的一种方式。

LR 模型的不足在于特征工程耗费了大量的精力，而且即使有经验的工程师也很难穷尽所有的特征交叉组合。

2. LR + GBDT

既然特征工程很难，那能否自动完成呢？模型级联提供了一种思路，典型的例子就是 Facebook 2014 年的论文中介绍的通过 GBDT（Gradient Boost Decision Tree）模型解决 LR 模型的特征组合问题 _。_ 思路很简单，特征工程分为两部分，一部分特征用于训练一个 GBDT 模型，把 GBDT 模型每颗树的叶子节点编号作为新的特征，加入到原始特征集中，再用 LR 模型训练最终的模型。

GBDT 模型能够学习高阶非线性特征组合，对应树的一条路径（用叶子节点来表示）。通常把一些连续值特征、值空间不大的 categorical 特征都丢给 GBDT 模型；空间很大的 ID 特征（比如商品 ID）留在 LR 模型中训练，既能做高阶特征组合又能利用线性模型易于处理大规模稀疏数据的优势。

3. FM、FFM

因子分解机 (Factorization Machines, FM) 通过特征对之间的隐变量内积来提取特征组合，其函数形式如下：

FM 和基于树的模型（e.g. GBDT）都能够自动学习特征交叉组合。基于树的模型适合连续中低度稀疏数据，容易学到高阶组合。但是树模型却不适合学习高度稀疏数据的特征组合，一方面高度稀疏数据的特征维度一般很高，这时基于树的模型学习效率很低，甚至不可行；另一方面树模型也不能学习到训练数据中很少或没有出现的特征组合。相反，FM 模型因为通过隐向量的内积来提取特征组合，对于训练数据中很少或没有出现的特征组合也能够学习到。例如，特征和特征在训练数据中从来没有成对出现过，但特征经常和特征成对出现，特征也经常和特征成对出现，因而在 FM 模型中特征和特征也会有一定的相关性。毕竟所有包含特征的训练样本都会导致模型更新特征的隐向量，同理，所有包含特征的样本也会导致模型更新隐向量，这样就不太可能为 0。

在推荐系统中，常用矩阵分解（MF）的方法把 User-Item 评分矩阵分解为两个低秩矩阵的乘积，这两个低秩矩阵分别为 User 和 Item 的隐向量集合。通过 User 和 Item 隐向量的点积来预测用户对未见过的物品的兴趣。矩阵分解也是生成 embedding 表示的一种方法，示例图如下：

MF 方法可以看作是 FM 模型的一种特例，即 MF 可以看作特征只有 userId 和 itemId 的 FM 模型。FM 的优势是能够将更多的特征融入到这个框架中，并且可以同时使用一阶和二阶特征；而 MF 只能使用两个实体的二阶特征。

在二分类问题中，采用 LogLoss 损失函数时，FM 模型可以看做是 LR 模型和 MF 方法的融合，如下图所示：

FFM（Field-aware Factorization Machine）模型是对 FM 模型的扩展，通过引入 field 的概念，FFM 把相同性质的特征归于同一个 field。例如，“Day=26/11/15”、 “Day=1/7/14”、 “Day=19/2/15”这三个特征都是代表日期的，可以放到同一个 field 中。同理，商品的末级品类编码也可以放到同一个 field 中。简单来说，同一个 categorical 特征经过 One-Hot 编码生成的数值特征都可以放到同一个 field，包括用户性别、职业、品类偏好等。在 FFM 中，每一维特征 _，针对其它特征的每一种 field _ ，都会学习一个隐向量。因此，隐向量不仅与特征相关，也与 field 相关。假设样本的个特征属于 $f$ 个 field，那么 FFM 的二次项有个隐向量。

FM 可以看作 FFM 的特例，在 FM 模型中，每一维特征的隐向量只有一个，即 FM 是把所有特征都归属到一个 field 时的 FFM 模型。

4. 混合逻辑回归（MLR）

MLR 算法是 alibaba 在 2012 年提出并使用的广告点击率预估模型，2017 年发表出来。MLR 模型是对线性 LR 模型的推广，它利用分片线性方式对数据进行拟合。基本思路是采用分而治之的策略：如果分类空间本身是非线性的，则按照合适的方式把空间分为多个区域，每个区域里面可以用线性的方式进行拟合，最后 MLR 的输出就变为了多个子区域预测值的加权平均。如下图 (C) 所示，就是使用 4 个分片的 MLR 模型学到的结果。

上式即为 MLR 的目标函数，其中为分片数（当时，MLR 退化为 LR 模型）；是聚类参数，决定分片空间的划分，即某个样本属于某个特定分片的概率；是分类参数，决定分片空间内的预测；和都是待学习的参数。最终模型的预测值为所有分片对应的子模型的预测值的期望。

MLR 模型在大规模稀疏数据上探索和实现了非线性拟合能力，在分片数足够多时，有较强的非线性能力；同时模型复杂度可控，有较好泛化能力；同时保留了 LR 模型的自动特征选择能力。

MLR 模型的思路非常简单，难点和挑战在于 MLR 模型的目标函数是非凸非光滑的，使得传统的梯度下降算法并不适用。相关的细节内容查询论文：Gai et al, “Learning Piece-wise Linear Models from Large Scale Data for Ad Click Prediction” 。

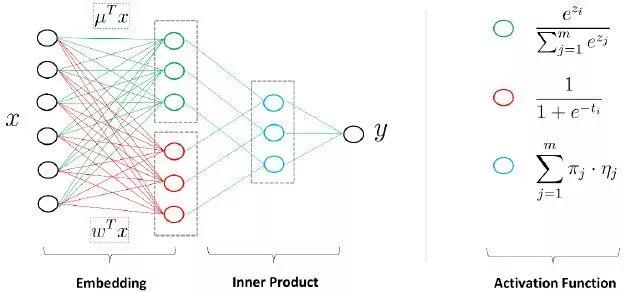

另一方面，MLR 模型可以看作带有一个隐层的神经网络。如下图， $x$ 是大规模的稀疏输入数据，MLR 模型第一步是做了一个 Embedding 操作，分为两个部分，一种叫聚类 Embedding（绿色），另一种是分类 Embedding（红色）。两个投影都投到低维的空间，维度为，是 MLR 模型中的分片数。完成投影之后，通过很简单的内积（Inner Product）操作便可以进行预测，得到输出 $y$ 。

5. WDL（Wide & Deep Learning）

像 LR 这样的 wide 模型学习特征与目标之间的直接相关关系，偏重记忆（memorization），如在推荐系统中，wide 模型产生的推荐是与用户历史行为的物品直接相关的物品。这样的模型缺乏刻画特征之间的关系的能力，比如模型无法感知到“土豆”和“马铃薯”是相同的实体，在训练样本中没有出现的特征组合自然就无法使用，因此可能模型学习到某种类型的用户喜欢“土豆”，但却会判定该类型的用户不喜欢“马铃薯”。

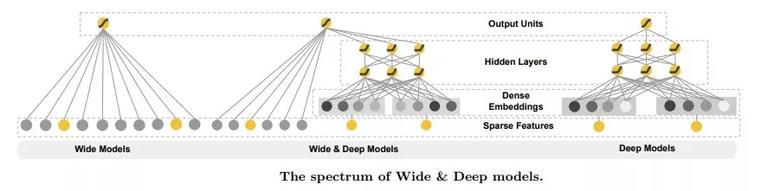

WDL 是 Google 在 2016 年的 paper 中提出的模型，其巧妙地将传统的特征工程与深度模型进行了强强联合。模型结构如下:

WDL 分为 wide 和 deep 两部分联合训练，单看 wide 部分与 LR 模型并没有什么区别；deep 部分则是先对不同的 ID 类型特征做 embedding，在 embedding 层接一个全连接的 MLP（多层感知机），用于学习特征之间的高阶交叉组合关系。由于 Embedding 机制的引入，WDL 相对于单纯的 wide 模型有更强的泛化能力。

6. FNN (Factorization-machine supported Neural Network)

除了神经网络模型，FM 模型也可以用来学习到特征的隐向量（embedding 表示），因此一个自然的想法就是先用 FM 模型学习到特征的 embedding 表示，再用学到的 embedding 向量代替原始特征作为最终模型的特征。这个思路类似于 LR+GBDT，整个学习过程分为两个阶段：第一个阶段先用一个模型做特征工程；第二个阶段用第一个阶段学习到新特征训练最终的模型。

FNN 模型就是用 FM 模型学习到的 embedding 向量初始化 MLP，再由 MLP 完成最终学习，其模型结构如下：

7. PNN（Product-based Neural Networks）

MLP 中的节点 add 操作可能不能有效探索到不同类别数据之间的交互关系，虽然 MLP 理论上可以以任意精度逼近任意函数，但越泛化的表达，拟合到具体数据的特定模式越不容易。PNN 主要是在深度学习网络中增加了一个 inner/outer product layer，用来建模特征之间的关系。

Embedding Layer 和 Product Layer 之间的权重为常量 1，在学习过程中不更新。Product Layer 的节点分为两部分，一部分是向量，另一部分是向量。向量的维数与输入层的 Field 个数（N）相同，。向量的每个元素的值由 embedding 层的 feature 向量两两成对并经过 Product 操作之后生成，，因此向量的维度为。这里的是 field的 embedding 向量，，其中是输入向量，是 field的 one-hot 编码向量。

这里所说的 Product 操作有两种：内积和外积；对应的网络结构分别为 IPNN 和 OPNN，两者的区别如下图。

在 IPNN 中，由于 Product Layer 的向量由 field 两两配对产生，因此维度膨胀很大，给Layer 的节点计算带来了很大的压力。受 FM 启发，可以把这个大矩阵转换分解为小矩阵和它的转置相乘，表征到低维度连续向量空间，来减少模型复杂度：

在 OPNN 中，外积操作带来更多的网络参数，为减少计算量，使得模型更易于学习，采用了多个外积矩阵按元素叠加（element-wise superposition）的技巧来减少复杂度，具体如下：

。

8. DeepFM

深度神经网络对于学习复杂的特征关系非常有潜力。目前也有很多基于 CNN 与 RNN 的用于 CTR 预估的模型。但是基于 CNN 的模型比较偏向于相邻的特征组合关系提取，基于 RNN 的模型更适合有序列依赖的点击数据。

FNN 模型首先预训练 FM，再将训练好的 FM 应用到 DNN 中。PNN 网络的 embedding 层与全连接层之间加了一层 Product Layer 来完成特征组合。PNN 和 FNN 与其他已有的深度学习模型类似，都很难有效地提取出低阶特征组合。WDL 模型混合了宽度模型与深度模型，但是宽度模型的输入依旧依赖于特征工程。

上述模型要不然偏向于低阶特征或者高阶特征的提取，要不然依赖于特征工程。而 DeepFM 模型可以以端对端的方式来学习不同阶的组合特征关系，并且不需要其他特征工程。

DeepFM 的结构中包含了因子分解机部分以及深度神经网络部分，分别负责低阶特征的提取和高阶特征的提取。其结构如下：

上图中红色箭头所表示的链接权重恒定为 1（weight-1 connection），在训练过程中不更新，可以认为是把节点的值直接拷贝到后一层，再参与后一层节点的运算操作。

与 Wide&Deep Model 不同，DeepFM 共享相同的输入与 embedding 向量。在 Wide&Deep Model 中，因为在 Wide 部分包含了人工设计的成对特征组，所以输入向量的长度也会显著增加，这也增加了复杂性。

DeepFM 包含两部分：神经网络部分与因子分解机部分。这两部分共享同样的输入。对于给定特征，向量用于表征一阶特征的重要性，隐变量用于表示该特征与其他特征的相互影响。在 FM 部分，用于表征二阶特征，同时在神经网络部分用于构建高阶特征。所有的参数共同参与训练。DeepFM 的预测结果可以写为其中是预测的点击率，与分是 FM 部分与 DNN 部分。

FM 部分的详细结构如下：

FM 的输出如下公式：

其中。加法部分反映了一阶特征的重要性，而内积部分反应了二阶特征的影响。

深度部分详细如下：

深度部分是一个前馈神经网络。与图像或者语音这类输入不同，图像语音的输入一般是连续而且密集的，然而用于 CTR 的输入一般是及其稀疏的。因此需要设计特定的网络结构，具体实现为，在第一层隐含层之前，引入一个嵌入层来完成将输入向量压缩到低维稠密向量。

其中 _H _ 是隐层的层数。

9. DIN

DIN 是阿里 17 年的论文中提出的深度学习模型，该模型基于对用户历史行为数据的两个观察：1、多样性，一个用户可能对多种品类的东西感兴趣；2、部分对应，只有一部分的历史数据对目前的点击预测有帮助，比如系统向用户推荐泳镜时会与用户点击过的泳衣产生关联，但是跟用户买的书就关系不大。于是，DIN 设计了一个 attention 结构，对用户的历史数据和待估算的广告之间部分匹配，从而得到一个权重值，用来进行 embedding 间的加权求和。

DIN 模型的输入分为 2 个部分：用户特征和广告 (商品) 特征。用户特征由用户历史行为的不同实体 ID 序列组成。在对用户的表示计算上引入了 attention network (也即图中的 Activation Unit) 。DIN 把用户特征、用户历史行为特征进行 embedding 操作，视为对用户兴趣的表示，之后通过 attention network，对每个兴趣表示赋予不同的权值。这个权值是由用户的兴趣和待估算的广告进行匹配计算得到的，如此模型结构符合了之前的两个观察：用户兴趣的多峰分布以及部分对应。Attention network 的计算公式如下，

其中，代表用户表示向量，是用户行为的 embedding 向量，代表广告的表示向量。核心在于用户的表示向量不仅仅取决于用户的历史行为，而且还与待评估的广告有直接的关联。

总结

主流的 CTR 预估模型已经从传统的宽度模型向深度模型转变，与之相应的人工特征工程的工作量也逐渐减少。上文提到的深度学习模型，除了 DIN 对输入数据的处理比较特殊之外，其他几个模型还是比较类似的，它们之间的区别主要在于网络结构的不同，如下图所示：

这四种深度学习模型的比较见下表：

综上，深度学习技术主要有三点优势。第一点，模型设计组件化。组件化是指在构建模型时，可以更多的关注 idea 和 motivation 本身，在真正数学化实现时可以像搭积木一样进行网络结构的设计和搭建。第二点，优化方法标准化。在 2010 年以前，Machine Learning 还是一个要求较高的领域。它要求不仅了解问题、能定义出数学化的 formulation，而且需要掌握很好的优化技巧，针对对应的问题设计具体的优化方法。但是在现在，深度学习因为模型结构上的变化，使得工业界可以用标准的 SGD 或 SGD 变种，很轻松的得到很好的优化解。第三点，深度学习可以帮助我们实现设计与优化的解耦，将设计和优化分阶段进行。对于工业界的同学来说，可以更加关注从问题本身出发，抽象和拟合领域知识。然后用一些标准的优化方法和框架来进行求解。

参考资料：

1. 个人博客：

https://yangxudong.github.io/ctr-models/

2. [He X, Pan J, Jin O, et al, 2014] Practical lessons from predicting clicks on ads. at facebook. ACM SIGKDD.
3. [Rendle, 2010] Factorization machines. In ICDM.
4. [Gai et al] Learning Piece-wise Linear Models from Large Scale Data for Ad Click Prediction
5. [Cheng et al., 2016] Wide & deep learning for recommender systems. CoRR.
6. [W. Zhang, et al, 2016] Deep learning over multi-field categorical data: A case study on user response prediction, ECIR.
7. [Yanru Qu et al, 2016] Product-based Neural Networks for User Response Prediction.
8. [Huifeng Guo et al, 2017] DeepFM: A Factorization-Machine based Neural Network for CTR Prediction.
9. [Guorui Zhou et al, 2017] Deep Interest Network for Click-Through Rate Prediction.
