Spark on Angel：Spark机器学习的核心加速器

Spark的核心概念是RDD，而RDD的关键特性之一是其不可变性，来规避分布式环境下复杂的各种并行问题。这个抽象，在数据分析的领域是没有问题的，它能最大化的解决分布式问题，简化各种算子的复杂度，并提供高性能的分布式数据处理运算能力。

然而在机器学习领域，RDD的弱点很快也暴露了。机器学习的核心是迭代和参数更新。RDD凭借着逻辑上不落地的内存计算特性，可以很好的解决迭代的问题，然而RDD的不可变性，却非常不适合参数反复多次更新的需求。这本质上的不匹配性，导致了Spark的MLlib库，发展一直非常缓慢，从2015年开始就没有实质性的创新，性能也不好。

为此，Angel在设计生态圈的时候，优先考虑了Spark。在V1.0.0推出的时候，就已经具备了Spark on Angel的功能，基于Angel为Spark加上了PS功能，在不变中加入了变化的因素，可谓如虎添翼。

我们将以L-BFGS为例，来分析Spark在机器学习算法的实现上的问题，以及Spark on Angel是如何解决Spark在机器学习任务中的遇到的瓶颈，让Spark的机器学习更加强大。

1. L-BFGS算法说明

L-BFGS模型参数更新过程如下：

计算pk = Hk-1 gk 伪代码如下所示，这是人们常说的two-loop recursion算法，是Limited-BFGS算法的核心部分。

返回值 r 是我们说要的pk。

其中，H0-1 是单位阵，yk=gk-gk-1, sk=wk-w k-1k-1，L-BFGS算法将最近 m 轮生成的 yk 和 sk 序列，记做 {yk} 和 {sk}。基于计算 {yk} 和 {sk} 计算 pk 。

2.L-BFGS的Spark实现

2.1 实现框架

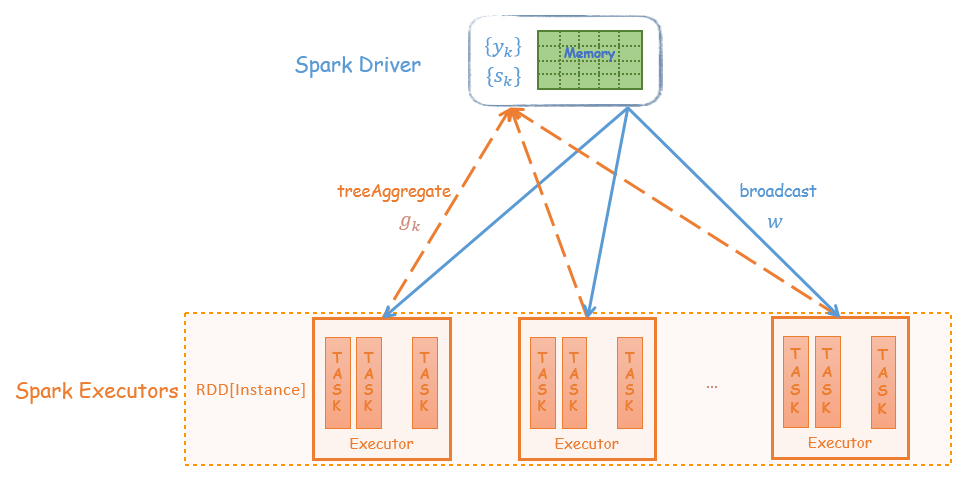

Spark中的driver负责协调整个Spark任务执行的同时，需要保存最近 m 轮的 {yk} 和 {sk} 序列，并在driver上执行two-loop recursion算法。而executor负责分布式地计算梯度向量。

迭代过程：

(1)每轮迭代，将每个executor计算的梯度Aggregate到driver
(2)yk 和 sk 保存在driver上，在driver端执行two-loop recursion算法
(3)driver上更新模型 w，并将 w 广播到每个Executor

2.2 性能分析

基于Spark的L-BFGS实现的算法优点比较明显：

HDFS I/O
Spark可以快速读写HDFS上的训练数据;

细粒度的负载均衡
并行计算梯度时，Spark具有强大的并行调度机制，保证task快速执行;

容错机制
当计算节点挂掉、任务失败，Spark会根据RDD的DAG关系链实现数据的重计算。但是对于迭代式算法，每轮迭代要用RDD的action操作，打断RDD的DAG，避免因为重计算引起逻辑的错乱;

基于内存的计算
基于内存的计算过程，可以加速机器学习算法中计算梯度过程的耗时。

该实现的缺点：

treeAggregate引起的网络瓶颈

Spark用treeAggregate聚合梯度时，如果模型维度达到亿级，每个梯度向量都可能达到几百兆;此时treeAggregate的shuffle的效率非常低;

driver单点

保存{yk}和{sk}序列需要较大的内存空间;

two-loop recursion算法是由driver单点执行，该过程是多个高维度的向量的运算;

每轮迭代，driver都需要和executor完成高维度向量的aggregate和broadcast。

3.L-BFGS的Spark on Angel实现

3.1 实现框架

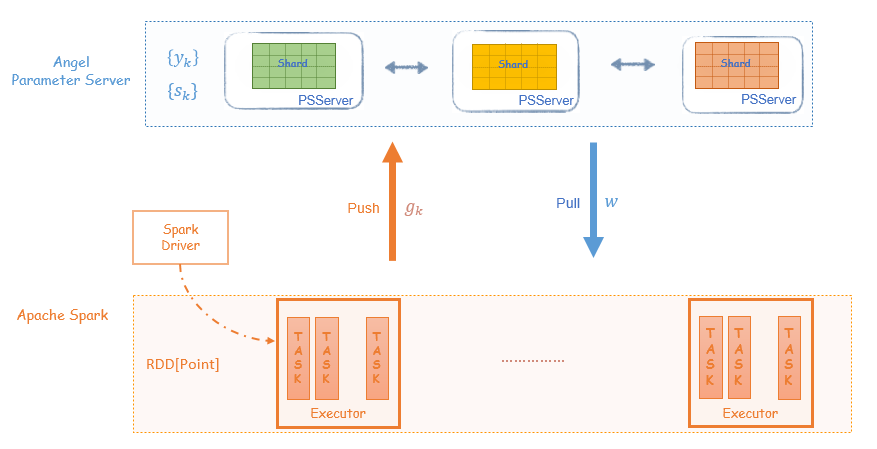

Spark on Angel借助Angel PS-Service的功能为Spark引入PS的角色，减轻整个算法流程对driver的依赖。two-loop recursion算法的运算交给PS，而driver只负责任务的调度，大大减轻的对driver性能的依赖。

Angel PS由一组分布式节点组成，每个vector、matrix被切分成多个partition保存到不同的节点上，同时支持vector和matrix之间的运算;

{yk} 和 {sk} 序列分布式地保存到Angel PS上，two-loop recursion算法中高维度的向量计算也是在PS上完成。Spark executor每轮迭代过程会从PS上Pull w 到本地，并将计算的梯度向量Push到PS。

迭代过程：

(1)每轮迭代，executor 将PS上的模型 w pull 到本地，计算梯度，然后梯度向量push给PS
(2)yk 和 sk 保存在PS上，在PS端执行two-loop recursion算法
(3)PS上更新模型 w

3.2 性能分析

整个算法过程，driver只负责任务调度，而复杂的two-loop recursion运算在PS上运行，梯度的Aggregate和模型的同步是executor和PS之间进行，所有运算都变成分布式。在网络传输中，高维度的PSVector会被切成小的数据块再发送到目标节点，这种节点之间多对多的传输大大提高了梯度聚合和模型同步的速度。

这样Spark on Angel完全避开了Spark中driver单点的瓶颈，以及网络传输高维度向量的问题。

4.“轻易强快”的Spark on Angel

Spark on Angel是Angel为解决Spark在机器学习模型训练中的缺陷而设计的“插件”，没有对Spark做"侵入式"的修改，是一个独立的框架。可以用 “轻”、“易”、“强”、“快” 来概括Spark on Angel的特点。

4.1 轻——"插件式"的框架

Spark on Angel是Angel为解决Spark在机器学习模型训练中的缺陷而设计的“插件”。Spark on Angel没有对Spark中的RDD做侵入式的修改，Spark on Angel是依赖于Spark和Angel的框架，同时其逻辑又独立于Spark和Angel。

因此，Spark用户使用Spark on Angel非常简单，只需在Spark的提交脚本里做三处改动即可，详情可见Angel的Github Spark on Angel Quick Start文档。

可以看到提交的Spark on Angel任务，其本质上依然是一个Spark任务，整个任务的执行过程与Spark一样的。

source ${Angel_HOME}/bin/spark-on-angel-env.sh
$SPARK_HOME/bin/spark-submit \
--master yarn-cluster \
--conf spark.ps.jars=$SONA_ANGEL_JARS \
--conf spark.ps.instances=20 \
--conf spark.ps.cores=4 \
--conf spark.ps.memory=10g \
--jars $SONA_SPARK_JARS \
....

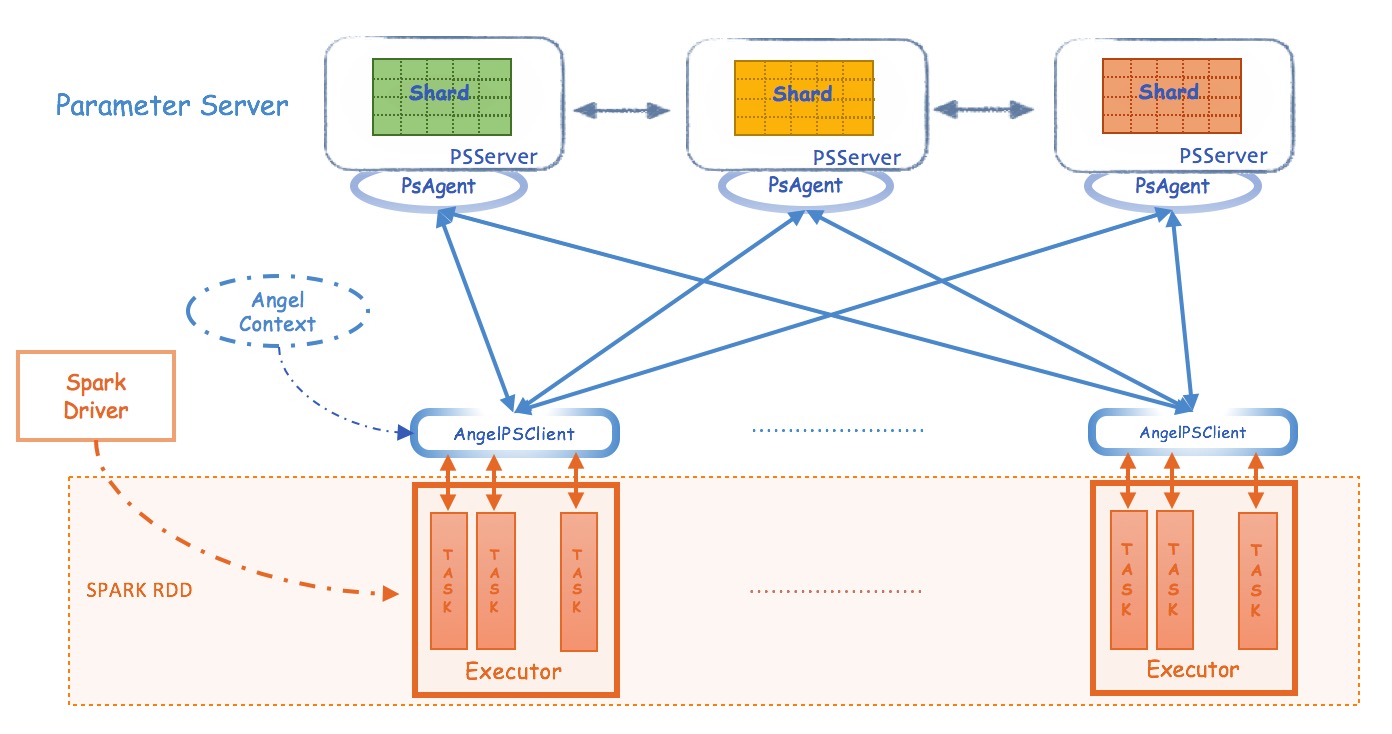

Spark on Angel能够成为如此轻量级的框架，得益于Angel对PS-Service的封装，使Spark的driver和executor可以通过PsAgent、PSClient与Angel PS做数据交互。

4.2 强——功能强大，支持breeze库

breeze库是scala实现的面向机器学习的数值运算库。Spark MLlib的大部分数值优化算法都是通过调用breeze来完成的。如下所示，Spark和Spark on Angel两种实现都是通过调用breeze.optimize.LBFGS实现的。Spark的实现是传入的类型是breeze库的DenseVector，而Spark on Angel的实现是传入BreezePSVector。

BreezePSVector是指Angel PS上的Vector，该Vector实现了breeze NumericOps下的方法，如常用的 dot，scale，axpy，add等运算，因此在LBFGS[BreezePSVector] two-loop recursion算法中的高维度向量运算是BreezePSVector之间的运算，而BreezePSVector之间全部在Angel PS上分布式完成。

Spark的L-BFGS实现
import breeze.optimize.LBFGS
val lbfgs = new LBFGS[DenseVector](maxIter, m, tol)
val states = lbfgs.iterations(Cost(trainData), initWeight)

Spark on Angel的L-BFGS实现
接口调用里的Vector泛型从DenseVector变成 BreezePSVector
import breeze.optimize.LBFGS
val lbfgs = new LBFGS[BreezePSVector](maxIter, m, tol)
val states = lbfgs.iterations(PSCost(trainData), initWeightPS)

4.3 易——编程接口简单

Spark能够在大数据领域这么流行的另外一个原因是：其编程方式简单、容易理解，Spark on Angel同样继承了这个特性。

Spark on Angel本质是一个Spark任务，整个代码实现逻辑跟Spark是一致的;当需要与PSVector做运算时，调用相应的接口即可。

如下代码所示，LBFGS在Spark和Spark on Angel上的实现，二者代码的整体思路是一样的，主要的区别是梯度向量的Aggregate和模型的pull/push。

因此，如果将Spark的算法改造成Spark on Angel的任务，只需要修改少量的代码即可。

L-BFGS需要用户实现DiffFunction，DiffFunction的calculte接口输入参数是，遍历训练数据并返回 loss 和 gradient。

其完整代码，请前往Github SparseLogistic。

Spark的DiffFunction实现

case class Cost(trainData: RDD[Instance]) extends DiffFunction[DenseVector] {
def calculate(w: DenseVector): (Double, DenseVector) = {
// 广播 w
val bcW = sc.broadcast(w)
// 通过treeAggregate的方式计算loss和gradient
val (cumGradient, cumLoss) = trainData
.treeAggregate((new DenseVector(x.length), 0.0)) (seqOp, combOp)
val resGradient = new DenseVector(cumGradient.toArray.map(_ / sampleNum))
(cumLoss / sampleNum, resGradient)
}

Spark on Angel的DiffFunction实现

calculate接口输入参数是 w ，遍历训练数据并返回 loss 和 cumGradient。其中 w 和 cumGradient都是BreezePSVector;计算梯度时，需要将 Pull 到本地，本地的gradient值，需要通过PSVector的incrementAndFlush方式Push到远程PS上的cumGradient向量。

case class PSCost(trainData: RDD[Instance]) extends DiffFunction[BreezePSVector] {
override def calculate(w: BreezePSVector): (Double, BreezePSVector) = {
// 初始化gradient向量：cumGradient
val cumGradient = pool.createZero().mkBreeze()
// 计算梯度和loss
val cumLoss = trainData.mapPartitions { iter =>
// pull模型 w 到 executor 本地
val localW = w.toRemote.pull()
val (gradient, loss) = calculateGradAndLoss(iter, localW)
// incement本地的grad到PS的cumGradient
cumGradient.toRemote.incrementAndFlush(gradient)
Iterator.single(loss)
}.sum()
cumGradient *= 1.0 / sampleNum
(cumLoss / sampleNum, cumGradient)
}
}

4.4 快——性能强劲

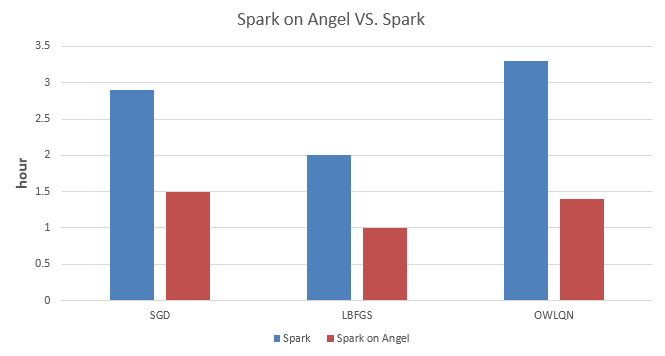

我们分别实现了SGD、LBFGS、OWLQN三种优化方法的LR，并在Spark和Spark on Angel上做了实验对比。

该实验代码请前往Github SparseLRWithX.scala。

数据集：腾讯内部某业务的一份数据集，2.3亿样本，5千万维度

实验设置：

说明1：三组对比实验的资源配置如下，我们尽可能保证所有任务在资源充足的情况下执行，因此配置的资源比实际需要的偏多;

说明2：执行Spark任务时，需要加大spark.driver.maxResultSize参数;而Spark on Angel就不用配置此参数。
