Hadoop运行在Kubernetes平台实践

Hadoop与Kubernetes就好像江湖里的两大绝世高手，一个是成名已久的长者，至今仍然名声远扬，一个则是初出茅庐的青涩少年，骨骼惊奇，不走寻常路，一出手便惊诧了整个武林。Hadoop与Kubernetes之间有很深的渊源，因为都出自IT豪门——Google，只不过，后者是亲儿子，正因为有大佬背书，所以Kubernetes一出山，江湖各路门派便都蜂拥而至，拥护称王。

不知道是因为Hadoop是干儿子的缘故还是因为“廉颇老矣”，总之，Hadoop朋友圈的后辈们如Spark、Storm等早都有了在Kubernetes上部署运行的各种资料和案例，但Hadoop却一直游离于Kubernetes体系之外，本文我们给出Hadoop在Kubernetes上的实践案例，以弥补这种缺憾。

Hadoop容器化的资料不少，但Hadoop部署在Kubernetes上的资料几乎没有，这主要是以下几个原因导致的：

第一， Hadoop集群重度依赖DNS机制，一些组件还使用了反向域名解析，以确定集群中的节点身份，这对Hadoop在Kubernetes上的建模和运行带来极大挑战，需要深入了解Hadoop集群工作原理并且精通Kubernetes，才能很好解决这一难题。
第二， Hadoop新的Map-Reduce计算框架Yarn的模型出现的比较晚，它的集群机制要比HDFS复杂，资料也相对较少，增加了Hadoop整体建模与迁移Kubernetes平台的难度。
第三， Hadoop与Kubernetes分别属于两个不同的领域，一个是传统的大数据领域，一个是新兴的容器与微服务架构领域，这两个领域之间交集本来很小，加之Hadoop最近几年已经失去焦点(这点从百度搜索关键词就能发现)，所以，没有多少人关注和研究Hadoop在Kubernetes的部署问题，也是情理之中的事情。

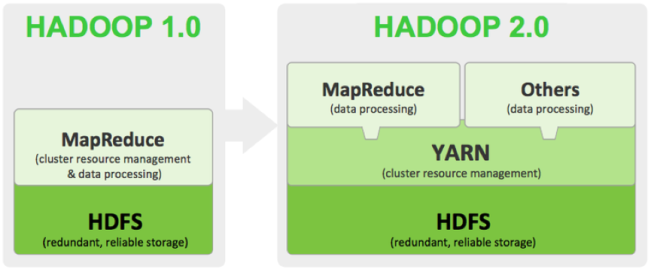

Hadoop 2.0其实是由两套完整的集群所组成，一个是基本的HDFS文件集群，一个是YARN资源调度集群，如下图所示：

Hadoop 运行在 Kubernetes平台实践

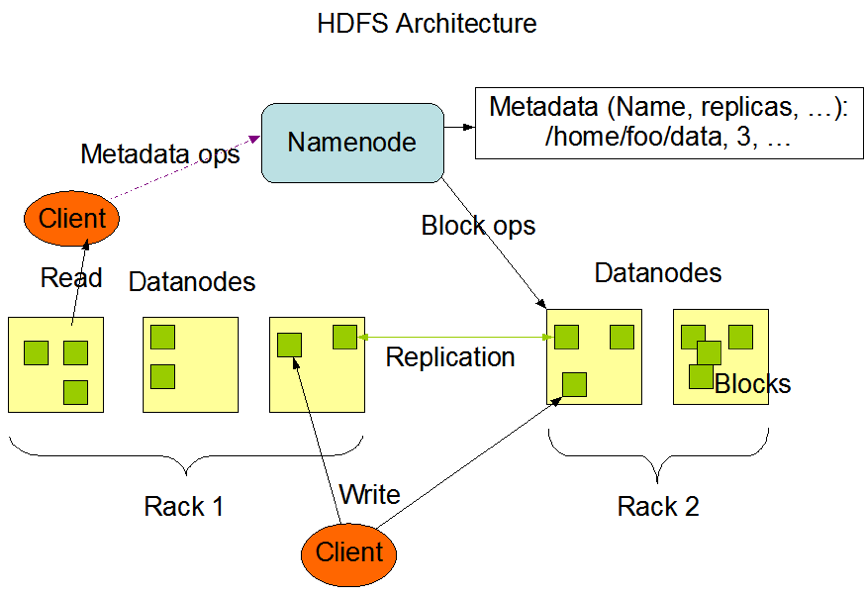

因此在Kubernetes建模之前，我们需要分别对这两种集群的工作机制和运行原理做出深入的分析，下图是HDFS集群的架构图：

Hadoop 运行在 Kubernetes平台实践

我们看到，HDFS集群是由NameNode(Master节点)和Datanode(数据节点)等两类节点所组成，其中，客户端程序(Client)以及DataNode节点会访问NameNode，因此，NameNode节点需要建模为Kubernetes Service以提供服务，以下是对应的Service定义文件：

apiVersion: v1
kind: Service
metadata:
name: k8s-hadoop-master
spec:
type: NodePort
selector:
app: k8s-hadoop-master
ports:
- name: rpc
port: 9000
targetPort: 9000
- name: http
port: 50070
targetPort: 50070
nodePort: 32007

其中，NameNode节点暴露2个服务端口：

9000端口用于内部IPC通信，主要用于获取文件的元数据
50070端口用于HTTP服务，为Hadoop 的Web管理使用

为了减少Hadoop镜像的数量，我们构建了一个镜像，并且通过容器的环境变量HADOOP_NODE_TYPE来区分不同的节点类型，从而启动不同的Hadoop组件，下面是镜像里的启动脚本startnode.sh的内容：

#!/usr/bin/env bash
sed -i "s/@HDFS_MASTER_SERVICE@/$HDFS_MASTER_SERVICE/g" $HADOOP_HOME/etc/hadoop/core-site.xml
sed -i "s/@HDOOP_YARN_MASTER@/$HDOOP_YARN_MASTER/g" $HADOOP_HOME/etc/hadoop/yarn-site.xml
yarn-master
HADOOP_NODE="${HADOOP_NODE_TYPE}"
if [ $HADOOP_NODE = "datanode" ]; then
echo "Start DataNode ..."
hdfs datanode -regular
else
if [ $HADOOP_NODE = "namenode" ]; then
echo "Start NameNode ..."
hdfs namenode
else
if [ $HADOOP_NODE = "resourceman" ]; then
echo "Start Yarn Resource Manager ..."
yarn resourcemanager
else
if [ $HADOOP_NODE = "yarnnode" ]; then
echo "Start Yarn Resource Node ..."
yarn nodemanager
else
echo "not recoginized nodetype "
fi
fi
fi
fi

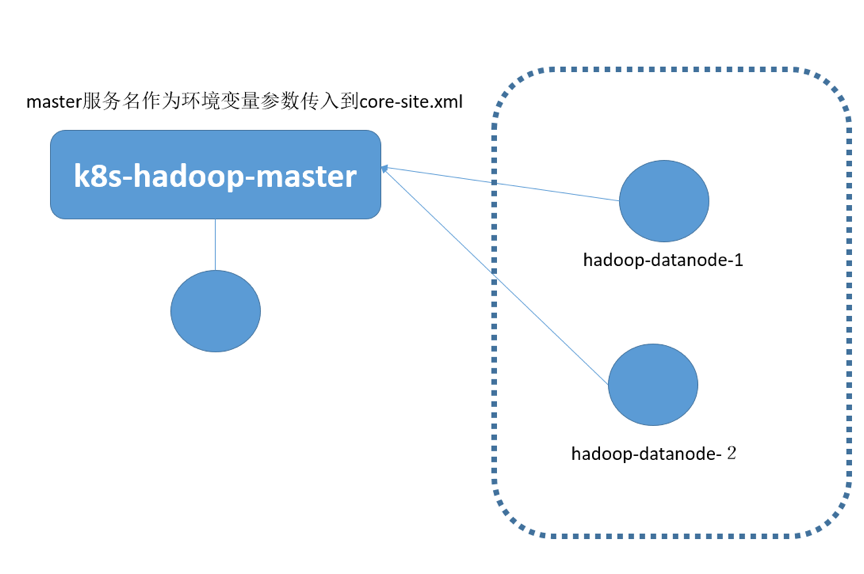

我们注意到，启动命令里把Hadoop配置文件(core-site.xml与yarn-site.xml)中的HDFS Master节点地址用环境变量中的参数HDFS_MASTER_SERVICE来替换，YARN Master节点地址则用HDOOP_YARN_MASTER来替换。下图是Hadoop HDFS 2节点集群的完整建模示意图：

Hadoop 运行在 Kubernetes平台实践

图中的圆圈表示Pod，可以看到，Datanode并没有建模Kubernetes Service，而是建模为独立的Pod，这是因为Datanode并不直接被客户端所访问，因此无需建模Service。当Datanode运行在Pod容器里的时候，我们需要修改配置文件中的以下参数，取消DataNode节点所在主机的主机名(DNS)与对应IP地址的检查机制：

dfs.namenode.datanode.registration.ip-hostname-check=false

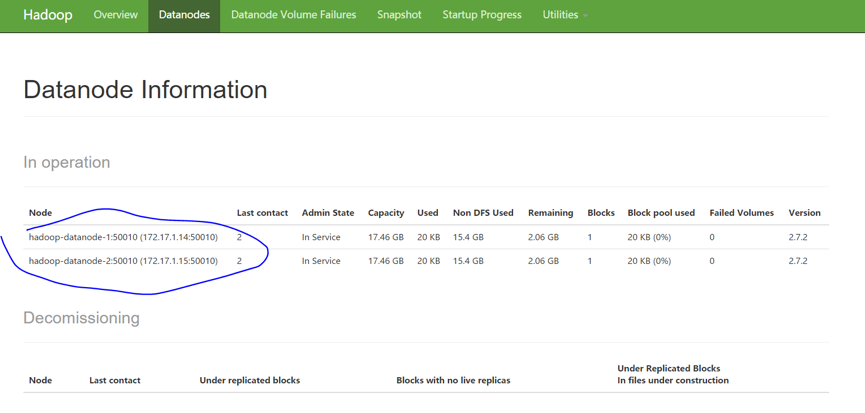

如果上述参数没有修改，就会出现DataNode集群“分裂”的假象，因为Pod的主机名无法对应Pod的IP地址，因此界面会显示2个节点，这两个节点都状态都为异常状态。

下面是HDFS Master节点Service对应的Pod定义：

apiVersion: v1
kind: Pod
metadata:
name: k8s-hadoop-master
labels:
app: k8s-hadoop-master
spec:
containers:
- name: k8s-hadoop-master
image: kubeguide/hadoop
imagePullPolicy: IfNotPresent
ports:
- containerPort: 9000
- containerPort: 50070
env:
- name: HADOOP_NODE_TYPE
value: namenode
- name: HDFS_MASTER_SERVICE
valueFrom:
configMapKeyRef:
name: ku8-hadoop-conf
key: HDFS_MASTER_SERVICE
- name: HDOOP_YARN_MASTER
valueFrom:
configMapKeyRef:
name: ku8-hadoop-conf
key: HDOOP_YARN_MASTER
restartPolicy: Always

下面是HDFS的Datanode的节点定义(hadoop-datanode-1)：

apiVersion: v1
kind: Pod
metadata:
name: hadoop-datanode-1
labels:
app: hadoop-datanode-1
spec:
containers:
- name: hadoop-datanode-1
image: kubeguide/hadoop
imagePullPolicy: IfNotPresent
ports:
- containerPort: 9000
- containerPort: 50070
env:
- name: HADOOP_NODE_TYPE
value: datanode
- name: HDFS_MASTER_SERVICE
valueFrom:
configMapKeyRef:
name: ku8-hadoop-conf
key: HDFS_MASTER_SERVICE
- name: HDOOP_YARN_MASTER
valueFrom:
configMapKeyRef:
name: ku8-hadoop-conf
key: HDOOP_YARN_MASTER
restartPolicy: Always

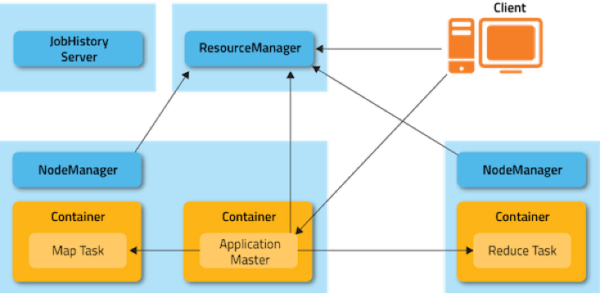

实际上，Datanode可以用DaemonSet方式在每个Kubernerntes节点上部署一个，在这里为了清晰起见，就没有用这个方式定义。接下来，我们来看看Yarn框架如何建模，下图是Yarn框架的集群架构图：

Hadoop 运行在 Kubernetes平台实践

我们看到，Yarn集群中存在两种角色的节点：ResourceManager以及NodeManger，前者属于Yarn集群的头脑(Master)，后者是工作承载节点(Work Node)，这个架构虽然与HDFS很相似，但因为一个重要细节的差别，无法沿用HDFS的建模方式，这个细节就是Yarn集群中的ResourceManager要对NodeManger节点进行严格验证，即NodeManger节点的节点所在主机的主机名(DNS)与对应IP地址严格匹配，简单来说，就是要符合如下规则：

NodeManger建立TCP连接时所用的IP地址，必须是该节点主机名对应的IP地址，即主机DNS名称解析后返回节点的IP地址。

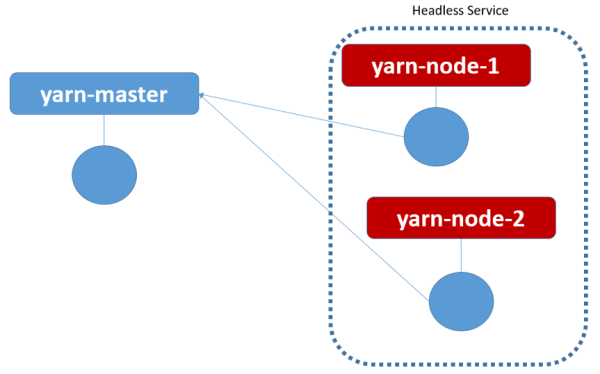

所以我们采用了Kubernetes里较为特殊的一种Service——Headless Service来解决这个问题，即为每个NodeManger节点建模一个Headless Service与对应的Pod，下面是一个ResourceManager与两个NodeManger节点所组成的Yarn集群的建模示意图：

Hadoop 运行在 Kubernetes平台实践

Headless Service的特殊之处在于这种Service没有分配Cluster IP，在Kuberntes DNS里Ping这种Service的名称时，会返回后面对应的Pod的IP地址，如果后面有多个Pod实例，则会随机轮询返回其中一个的Pod地址，我们用Headless Service建模NodeManger的时候，还有一个细节需要注意，即Pod的名字(容器的主机名)必须与对应的Headless Service的名字一样，这样一来，当运行在容器里的NodeManger进程向ResourceManager发起TCP连接的过程中会用到容器的主机名，而这个主机名恰好是NodeManger Service的服务名，而这个服务名解析出来的IP地址又刚好是容器的IP地址，这样一来，就巧妙的解决了Yarn集群的DNS限制问题。

下面以yarn-node-1为例，给出对应的Service与Pod的YAM文件，首先是yarn-node-1对应的Headless Service的YAM定义：
