实用科普丨人脸识别前端设备的选点与安装规范

　　从严格意义上讲，在出现后，技术才真正有了可用性。而今，人脸识别功能已经普及到了各行各业。

　　上半年，我们推出了一款具有人脸识别功能的智脑NVR，型号为iDS-7900NX-K4/FA。

　　这款产品可以直接在本地设备上对抓拍的图像进行处理，从而实现人脸识别功能，同时对前端设备没有特殊的要求，集成化的便利设计广受大家欢迎。

　　然而，经常会有小伙伴对前端设备的安装感到一定的困惑，所以今天为大家科普一下人脸识别前端设备的勘点与安装规范。

　　安装环境选择

　　①需选择具有标准的人员通道或者出入口的安装环境，以规范人员具有唯一的通行方向，确保摄像机能够抓拍到该方向上所有进入或者离开人员的正脸;

      ② 需选择具有稳定、充足的光照环境，在背光条件及光线不足条件下能够补光，确保人脸特征的清晰可见。

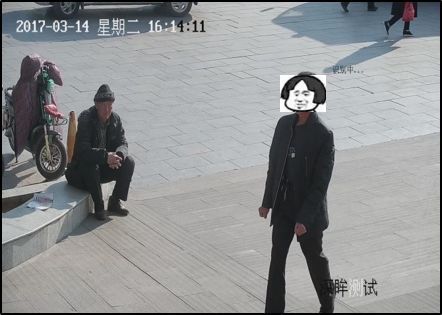

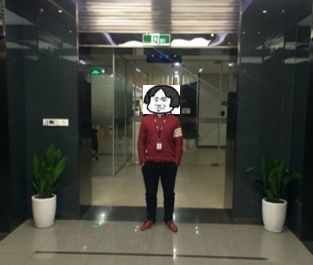

　　　　▲标准场景

　　

　　

      场景亮度不足

　　角度不满足要求

　　▲不标准场景

　　摄像机安装要求

　　①摄像机镜头至人员通道出入口中间空旷、无遮挡。

　　

　　▲标准场景

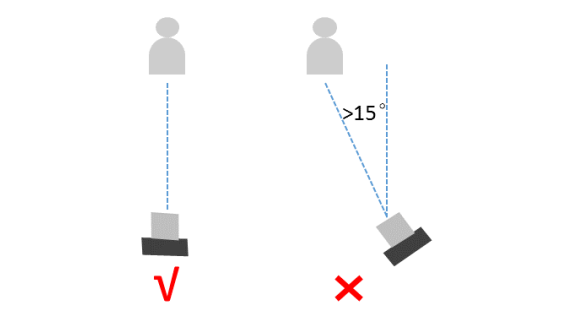

　　② 摄像机设在通道正前方，正对人脸抓拍，水平方向偏转角度<15°，越小越好;

　

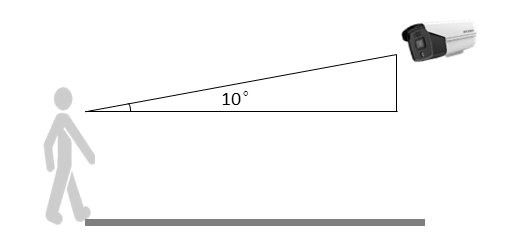

　　③ 摄像机安装需具有一定俯视角度，避免一前一后人员经过通道时后方人脸被遮挡，垂直方向俯视角度α=10°±3°;

　　④ 摄像机像素的大小决定了设备可观察画面宽度的范围。观察宽度过大会导致人脸抓拍图片模糊。所以一个合适的观察宽度十分重要。

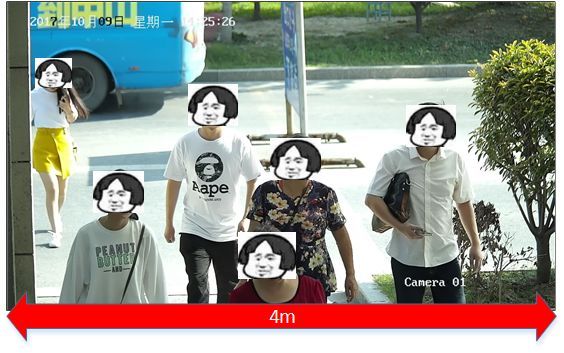

　　　▲实际画面观察宽度

　　贴心的小编为大家统计了200W-800W像素摄像机的最佳画面观察宽度!

　　像素

　　最佳观察画面宽度

　　200W

　　2.5米

　　400W

　　3.3米

　　600W

　　4米

　　800W

　　5米

　　⑤ 人脸抓拍重要因素-瞳距

　　摄拍图片中要辨清人脸细节要求人脸覆盖的像素达到120像素点(瞳距达到40像素点)

　　瞳距简言之就是瞳孔的距离。

　　下面小编以某位小伙伴的照片为例给大家解释一下:通过IE预览摄像机，点击预览界面右下角抓图获取图片，用画图工具打开，进行框选，瞳距框选像素至少40+才能满足要求。

　　▲人脸覆盖像素大小

　　▲瞳距像素大小为51像素

　　仅做参考，实际场景需实际分析

　　⑥ 摄像机安装高度

　　最重要的来了，敲黑板，记下来!

　　

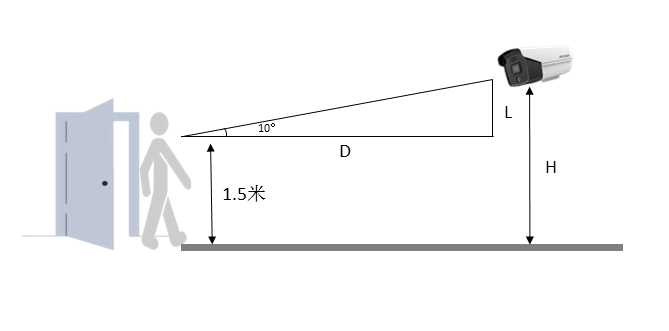

　　◆镜头架设高度为：H=1.5+0.18*D (通用各个像素型号)

　　◆D为监控距离

　　◆人头部以下高度取平均值1.5米

　　◆α为摄像机俯视角度

　　◆推荐俯视角度为10°，tan10°≈0.18

　　常用点位选择

　　普通摄像机搭配智脑NVR进行人脸侦测的选点非常重要，直接关系到抓拍的效果。安装位置一般是重点场所的入口通道或者大门位置。

　　以下是典型选点案例：

　　交通枢纽

　　交通枢纽主要指火车站、汽车站、机场之类。火车站、汽车站、机场以大门、安检门出入口为主，机场一般可以设置在行人通道。

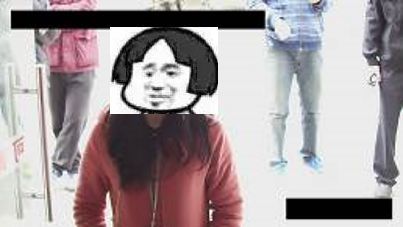

　　高铁站安检门

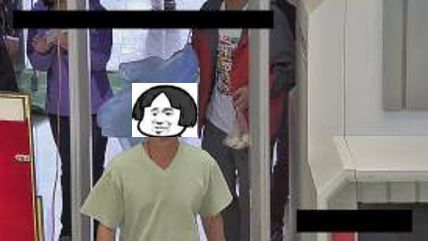

　　汽车站安检门

　　机场通道

　　地铁

　　建议重点布控在人员密集居住区域周边的地铁站。地铁站内以部署在闸机出口、行人通道、扶梯为主。

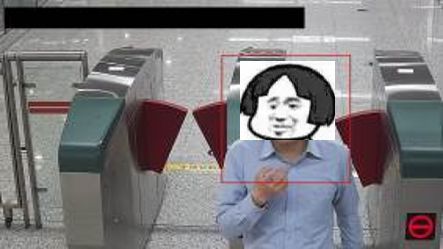

　　闸机通道抓拍

　　通道抓拍

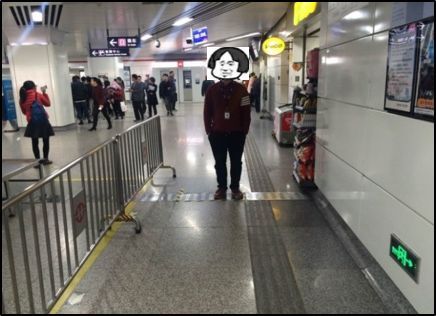

　　地铁通道抓拍

　　商场、超市

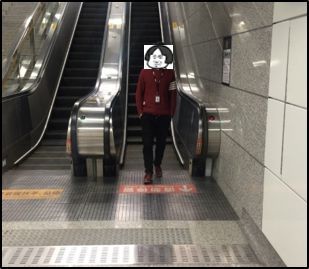

　　一般建议安装在进门的入口处，以及扶梯位置的正对面。考虑到宽度问题(最宽2.5米)，建议一个扶梯对一个摄像机、一个大门对一个摄像机进行覆盖。

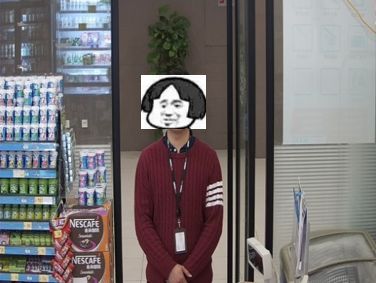

　　超市大门监控示意图

　　医院

　　现在医院一般都实行人车分流，人脸抓拍摄像机架设在人员进入的大门口或通道即可。如果没有特定通道，需要选择2.5米宽的道路进行抓拍。

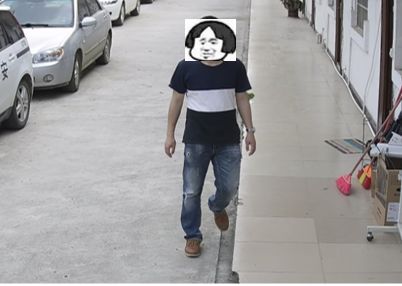

　　人员通道抓拍



　　人员大门抓拍

　　宾馆

　　宾馆主要部署在进门处或者进电梯间通道的位置。考虑到逆光，优先选择电梯间通道。

　　宾馆大门抓拍效果

　　小区

　　小区选点主要以小区出入口为主，目的是抓拍到所有进出小区人员的正面人脸。

　　闸机通道抓拍

　　通道抓拍

　　总结

　　由于人脸抓拍对场景的选择和摄像机的点位安装有着较高的要求，不能够一概而论。只有具体问题具体分析，根据现场的特定环境及用户的需求来部署摄像机，才能够取得最佳效果。
